⚙️ شیر برقی پنوماتیک کتابی | راهنمای کامل کدبندی و انتخاب 🏭

🔧 شیر برقی پنوماتیک کتابی از انواع شیرهای کنترل جهت و از پرکاربردترین شیرهای برقی در صنعت است. این شیرها با دریافت فرمان الکتریکی، جهت عبور هوای فشرده را در مدار تغییر می‌دهند و متداول‌ترین کاربرد آن‌ها اعمال فرمان عملکرد جک‌های پنوماتیک است. پنوماتیک الیت به‌عنوان مرجع فروش محصولات پنوماتیک در ایران، شیرهای کتابی الیت و الیت پلاس را با کیفیت تضمین‌شده در بازار پنوماتیک عرضه می‌کند. ⚡

🔍 شیر برقی پنوماتیک کتابی چیست و چه کاربردی دارد؟

⚙️ شیر برقی کتابی یک شیر کنترل جهت (Directional Control Valve) است که با دریافت سیگنال الکتریکی از PLC یا مدار فرمان، مسیر جریان هوای فشرده را در سیستم پنوماتیک تغییر می‌دهد. این شیرها به دلیل شکل ظاهری کتابی‌شکل خود به این نام شناخته می‌شوند و امکان نصب ماژولار روی منیفولد را فراهم می‌کنند. 🔩

📦 با توجه به شرایط عملکردی مورد نیاز مدارهای پنوماتیک، شیرهای کتابی در انواع مختلفی عرضه می‌شوند که مهم‌ترین دسته‌بندی‌های آن عبارت است از:

• 🔘 تعداد بوبین: تک بوبین (تحریک یک طرفه) و دو بوبین (تحریک دو طرفه)
• 📏 تعداد پورت: ۳ پورت (3 Port) و ۵ پورت (5 Port)
• 🔄 وضعیت عملکرد: ۲ وضعیت (2 Position) و ۳ وضعیت (3 Position)

💨 این تنوع بالا، شیرهای کتابی را برای طیف گسترده‌ای از کاربردهای صنعتی — از خطوط مونتاژ کوچک تا سیستم‌های سنگین اتوماسیون — مناسب می‌کند.

📖 راهنمای کدبندی شیر برقی کتابی (سیستم ایرتک)

🏷️ شیرهای برقی پنوماتیک با توجه به شرکت اصلی سازنده، با شیوه‌های قراردادی کدبندی می‌شوند. رایج‌ترین انواع شیر برقی پنوماتیک بازار، طرح کمپانی ایرتک (AirTAC) هستند و دانستن منطق کدبندی آن به انتخاب سایز، عملکرد و سفارش‌گذاری صحیح کمک می‌کند. 🔍

📋 این سری کدها از پنج بخش تشکیل شده‌اند:

1. 🔤 بخش اول: با ترکیب 3V یا 4V شروع می‌شود. 3V به معنای شیر برقی ۲-۳ و 4V به معنای شیر برقی ۲-۵ یا ۳-۵ است.
2. 📏 بخش دوم: یکی از اعداد ۱ تا ۴ که نشان‌دهنده سایز بدنه شیر است. بزرگ‌تر بودن این عدد، به معنای بزرگ‌تر بودن بدنه شیر برقی است.
3. 🔘 بخش سوم: یکی از اعداد ۱۰، ۲۰ یا ۳۰ که مشخص‌کننده تعداد بوبین و نوع عملکرد است:
   • عدد 10 = شیر تک بوبین
   • عدد 20 = شیر دو بوبین دو حالتی
   • عدد 30 = شیر دو بوبین سه حالتی
4. 📐 بخش چهارم: سایز پورت‌های شیر است. به‌صورت قراردادی:
   • 06 = ۱/۸ اینچ
   • 08 = ۱/۴ اینچ
   • 10 = ۳/۸ اینچ
   • 15 = ۱/۲ اینچ
5. ⚡ بخش پنجم: ولتاژ بوبین است که خود از دو بخش تشکیل می‌شود. علامت AC یا DC نشان‌دهنده سازگاری بوبین با برق مستقیم یا متناوب و عدد بعدی نشانگر شدت ولتاژ است.

🔍 مثال کاربردی برای درک کدبندی

کد 4V220-06DC12V را در نظر بگیرید:

• 🔤 4V = شیر ۲-۵ برقی
• 📏 2 = بدنه سری ۲۰۰ (دومین سایز بدنه از کوچک به بزرگ)
• 🔘 20 = دوبل و دو وضعیتی
• 📐 06 = سایز ۱/۸ اینچ پورت‌ها
• ⚡ DC12V = ولتاژ ۱۲ ولت با برق مستقیم

✅ پس این شیر، یک شیر ۲-۵ دوبل، سایز ۱/۸ اینچ، بدنه سری ۲، با ولتاژ ۱۲ ولت DC است.

🌟 شیر برقی پنوماتیک کتابی الیت و الیت پلاس +Elite

🏆 پنوماتیک الیت با توجه به سیاست کلی خود در جهت ارائه اجناس با کیفیت و درجه یک، شیر برقی پنوماتیک کتابی الیت را با تنوع کامل از نظر سایز، عملکرد و ولتاژ برق به بازار پنوماتیک عرضه کرده است. با وجود تنوع بسیار بالای برندهای شیر برقی در بازار، به جهت کیفیت بالای شیرهای برقی الیت و رعایت تمامی استانداردها، استقبال قابل توجهی نسبت به این محصول در بین فروشندگان و صنعت‌گران صورت گرفته است. ⚡

💎 در پاسخ به درخواست‌های مشتریان محترم برای عرضه شیرهای کتابی با درجه کیفی ممتاز، شیرهای برقی الیت پلاس +Elite نیز با سطح کیفی بالاتر و با قابلیت جایگزینی با برندهای برتر آلمانی و ژاپنی معرفی شده‌اند. این شیرها با طراحی بهینه و استفاده از متریال با کیفیت، توسط تجهیزات و ماشین‌آلات تمام اتوماتیک تولید و مونتاژ شده و توسط سیستم‌های هوشمند به‌صورت خودکار کنترل می‌شوند. 🔬

✨ ویژگی‌های برجسته شیرهای برقی الیت پلاس +Elite

1. 🔩 یاتاقان‌های پیشرفته: در طراحی شیرهای +Elite از یاتاقان‌های ضد سایش تایوانی در دو طرف اسپول استفاده شده که سطح اصطکاک و خوردگی را به‌طور چشمگیری کاهش می‌دهد. این ویژگی باعث سرعت بالای عملکرد و افزایش عمر شیر می‌شود.
2. 🧪 مواد لاستیکی بسیار مرغوب: اورینگ‌ها و قطعات لاستیکی در شیرهای +Elite تماماً از مواد ژاپنی ساخته شده‌اند که کیفیت بالاتر و دوام بسیار بیشتری نسبت به مواد چینی دارند.
3. 🛢️ گریس درجه ۱: در شیرهای +Elite از گریس بسیار مرغوب آلمانی استفاده شده که باعث کاهش اصطکاک، جلوگیری از سایش قطعات داخلی و تعادل دمایی شیر می‌شود.
4. 📐 طراحی بهینه اسپول و بدنه: در شیرهای +Elite با طراحی منحصر به فرد اسپول و بدنه، حجم هوای عبوری (دبی جریان باد) تا حدود ۲۰ درصد نسبت به شیرهای معمولی افزایش یافته است. این ویژگی زمان پاسخ‌گویی شیر را بهبود می‌بخشد.
5. ⚡ بوبین با کیفیت: بوبین شیر برقی +Elite با مفتول مس خالص تولید و به برد الکترونیکی مرغوب مجهز شده است. این بوبین قابلیت عملکرد سریع و مداوم را دارد و دچار افت قدرت نمی‌شود.
6. ⏱️ عمر طولانی: عمر مفید شیرهای +Elite در شرایط استاندارد به بیش از ۴۰ میلیون سیکل می‌رسد. این سطح کیفیت تنها با برندهای بسیار گران‌قیمت اروپایی و ژاپنی قابل مقایسه است.
7. 🔬 تست‌های دقیق و سه مرحله‌ای: هر یک از اجزای شیر برقی کتابی، از بدنه مکانیکی تا قطعات برقی، به‌صورت جداگانه و مجدداً به‌صورت یکپارچه تست می‌شوند. این فرآیند کنترلی سه مرحله‌ای، تضمین‌کننده کیفیت بی‌نظیر شیرهای الیت پلاس است.

📊 مشخصات فنی شیر برقی کتابی الیت

⚙️ نوع تحریک	Pilot Operated
🏋️ محدوده فشار کاری	۱.۵ تا ۸ بار
🌡️ دمای کاری	۰ تا +۶۰ درجه سانتی‌گراد
🛡️ درجه حفاظت بوبین	IP65
⚡ ولتاژ عملکرد بوبین	AC110V، AC24V، DC24V، DC12V، AC220V
📏 سایز رزوه	G1/2، G3/8، G1/4، G1/8
🏷️ برند	الیت / الیت پلاس (پنوماتیک الیت)

📋 جدول کدهای محصول شیر برقی کتابی الیت

نام محصول	کد محصول
شیر برقی ۲-۵ سایز ۱/۸ اینچ تک بوبین	4V110-06
شیر برقی ۲-۵ سایز ۱/۸ اینچ تک بوبین	4V210-06
شیر برقی ۲-۳ سایز ۱/۴ اینچ تک بوبین	3V210-08
شیر برقی ۲-۵ سایز ۱/۴ اینچ تک بوبین	4V210-08

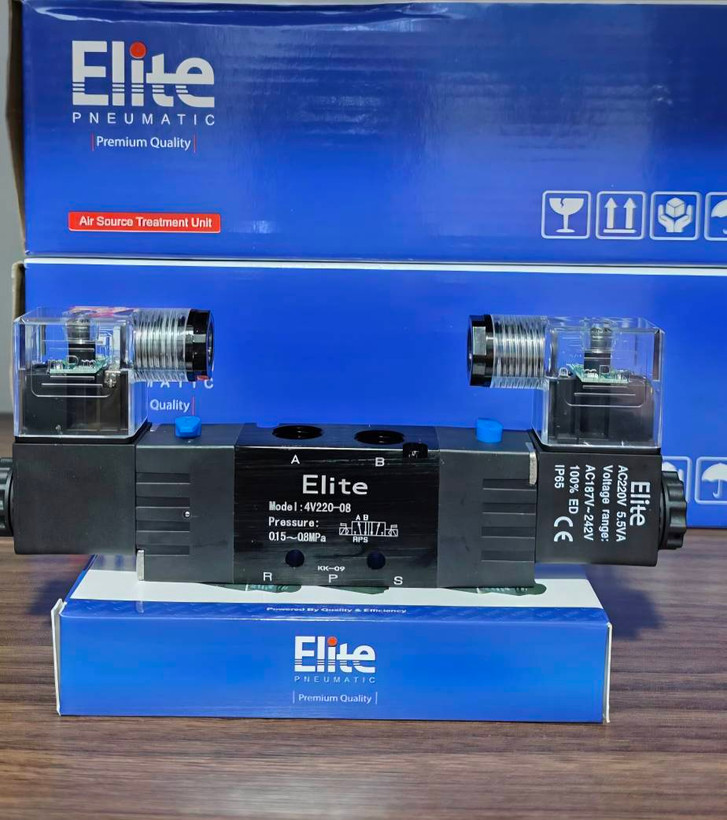

شیر برقی ۲-۵ سایز ۱/۴ اینچ دوبل	4V220-08
شیر برقی ۳-۵ سایز ۱/۴ اینچ دوبل	4V230-08
شیر برقی ۲-۳ سایز ۳/۸ اینچ تک بوبین	3V310-10
شیر برقی ۲-۵ سایز ۳/۸ اینچ تک بوبین	4V310-10
شیر برقی ۲-۵ سایز ۳/۸ اینچ دوبل	4V320-10
شیر برقی ۳-۵ سایز ۳/۸ اینچ دوبل	4V330-10
شیر برقی ۲-۳ سایز ۱/۲ اینچ تک بوبین	3V410-15
شیر برقی ۲-۵ سایز ۱/۲ اینچ تک بوبین	4V410-15
شیر برقی ۲-۵ سایز ۱/۲ اینچ دوبل	4V420-15
شیر برقی ۳-۵ سایز ۱/۲ اینچ دوبل	4V430-15

🏭 کاربردهای شیر برقی پنوماتیک کتابی

• 🤖 کنترل جک‌های پنوماتیک در خطوط تولید
• ⚙️ سیستم‌های اتوماسیون صنعتی مبتنی بر PLC
• 📦 ماشین‌آلات بسته‌بندی و مونتاژ
• 🏗️ تجهیزات صنعتی با سیلندرهای پنوماتیک
• 🔧 سیستم‌های الکتروپنوماتیک مدرن
• 💨 خطوط تولید خودکار و رباتیک صنعتی

⚠️ نکات مهم در انتخاب شیر برقی کتابی

• 🔍 توجه به شماتیک (سمبل) حک شده روی بدنه شیر: برای انتخاب صحیح و سریع، به تصویر شماتیک روی بدنه توجه کنید.
• 📐 انتخاب سایز مناسب: سایز پورت باید با مصرف هوای سیستم مطابقت داشته باشد.
• 🔘 تعداد بوبین: برای کاربردهای ساده تک بوبین و برای کنترل دقیق‌تر دو بوبین مناسب است.
• ⚡ ولتاژ بوبین: باید با ولتاژ سیستم کنترل (PLC) هماهنگ باشد.
• 💨 فشار کاری: در محدوده ۱.۵ تا ۸ بار عملکرد بهینه دارد.

✅ چرا شیر برقی کتابی را از پنوماتیک الیت بخرید؟

🏆 پنوماتیک الیت به‌عنوان مرجع فروش محصولات پنوماتیک در ایران، شیرهای برقی کتابی الیت و الیت پلاس را با علامت تجاری الیت و کیفیت تضمین‌شده ارائه می‌دهد. مزایای خرید از پنوماتیک الیت:

• ✅ تنوع کامل از نظر سایز، عملکرد و ولتاژ
• ✅ دو سطح کیفی: الیت (اقتصادی) و الیت پلاس +Elite (ممتاز)
• ✅ قابلیت جایگزینی با برندهای برتر آلمانی و ژاپنی
• ✅ عمر مفید بیش از ۴۰ میلیون سیکل در شرایط استاندارد
• ✅ تست سه مرحله‌ای کیفیت
• ✅ پشتیبانی فنی تخصصی
• ✅ ارسال سریع به سراسر کشور
• ✅ قیمت رقابتی در بازار پنوماتیک

❓ سوالات متداول

⚙️ تفاوت شیر برقی کتابی ۲-۳ و ۲-۵ در چیست؟

شیر ۲-۳ (مانند سری 3V) دارای دو وضعیت و سه پورت است و معمولاً برای کنترل یک طرفه سیلندر استفاده می‌شود. شیر ۲-۵ (مانند سری 4V) دارای دو وضعیت و پنج پورت است و برای کنترل دو طرفه سیلندر کاربرد دارد.

📏 تفاوت 4V210 و 4V110 در چیست؟

هر دو شیر ۲-۵ تک بوبین با سایز ۱/۸ اینچ هستند، اما 4V210 بدنه سری ۲ (بزرگ‌تر) و 4V110 بدنه سری ۱ (کوچک‌تر) دارد. دبی عبوری 4V210 بیشتر است.

🔄 تفاوت شیر تک بوبین و دو بوبین چیست؟

شیر تک بوبین (کد 10) با حذف سیگنال به حالت اولیه برمی‌گردد و برای کاربردهای ساده مناسب است. شیر دو بوبین (کد 20 یا 30) با سیگنال به هر بوبین، وضعیت خود را تغییر می‌دهد و در حالت قطع فرمان، وضعیت خود را حفظ می‌کند.

⚡ چه ولتاژهایی برای شیر برقی کتابی الیت موجود است؟

شیرهای برقی کتابی الیت در ولتاژهای AC110V، AC24V، DC24V، DC12V و AC220V عرضه می‌شوند.

💨 فشار کاری مناسب برای این شیرها چقدر است؟

محدوده فشار کاری این شیرها ۱.۵ تا ۸ بار است.

🛒 شیر برقی پنوماتیک کتابی را از کجا بخریم؟

از پنوماتیک الیت، مرجع فروش محصولات پنوماتیک در ایران، با ضمانت اصالت و کیفیت.
