شیر افزایش سرعت جک پنوماتیک

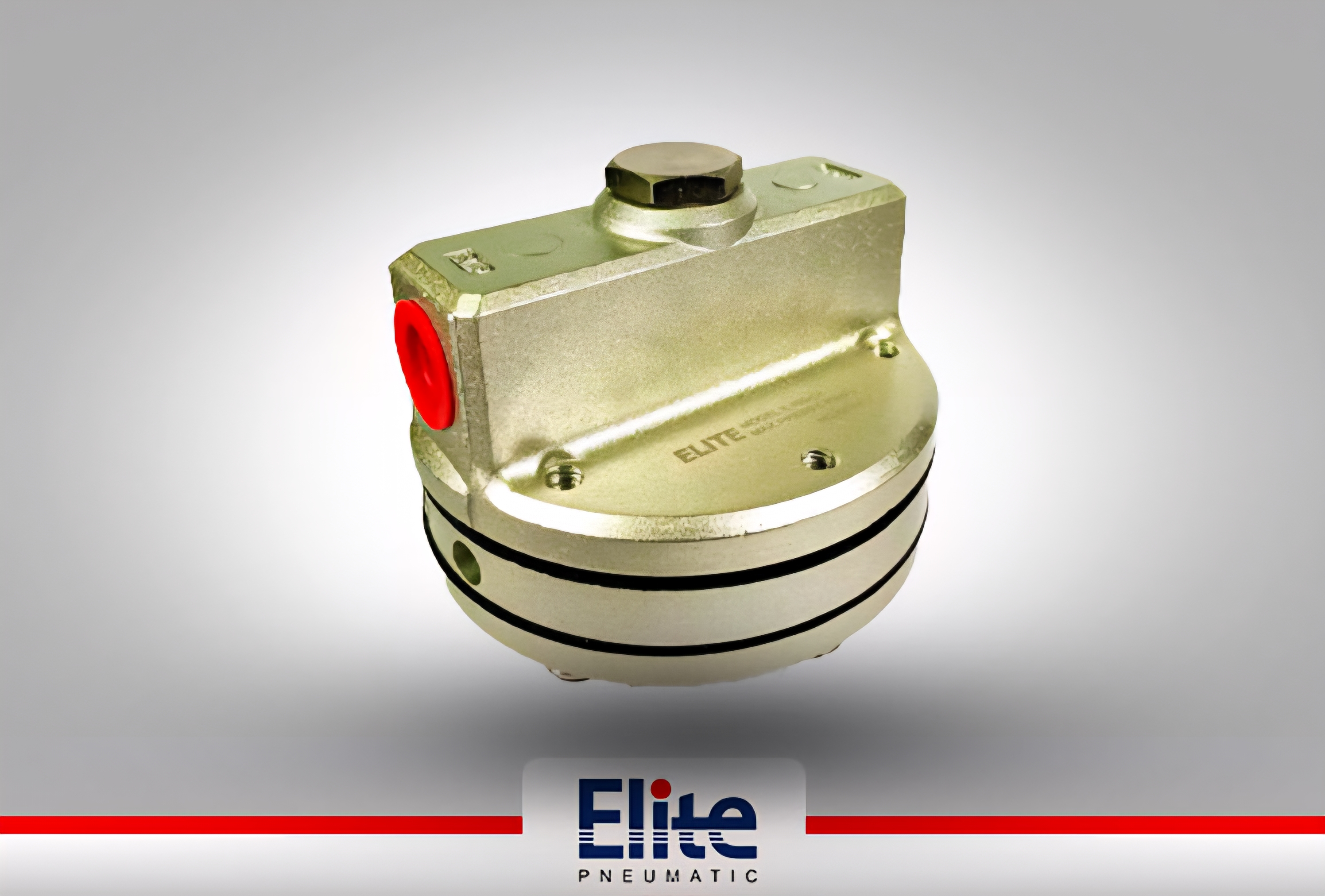

شیر افزاینده سرعت جک پنوماتیک الیت از جمله شیرهای خاص پنوماتیک الیت می‌باشد که فقط نیاز به جریان هوای فشرده جهت عملکرد خود دارد.

این شیر خاص پنوماتیک الیت در مواقعی استفاده می شود که جک پنوماتیک بنا به دلایلی از جمله فاصله زیاد بین شیر کنترل جهت و جک پنوماتیک با دبی پایین جریان هوای فشرده جهت سرعت مطلوب خود مواجه می‌شود در این مواقع اگر کاهش سرعت جک پنوماتیک در عملکرد سیستم پنوماتیک اشکال ایجاد کند می‌توانیم از شیر افزایش سرعت پنوماتیک الیت استفاده کنیم.

عملکرد این شیر بدین گونه هست که دارای چهار پورت می‌باشد،یک پورت که دارای سایز 3/8اینچ هست بدون هیچ دخالتی به جریان هوای فشرده اصلی وصل می‌شود و پورت دیگر 3/8 اینچ این شیر مستقیم به پورت جک پنوماتیک متصل می‌شود.از دو پورت باقی مانده که نقش مدار فرمان را برعهده دارند بدین گونه استفاده می‌شود که یک پورت به شیر کنترل جهت که قبل از به کارگیری شیر افزاینده سرعت الیت به جک وصل بوده است متصل می‌شود و وظیفه تحریک شیر افزاینده سرعت پنوماتیک الیت را بر عهده دارد، و پورت دیگر شیر افزاینده سرعت الیت جهت تخلیه هوای فشرده‌ای که بعد از پایان عملکرد در شیر باقی مانده است را بر عهده دارد
