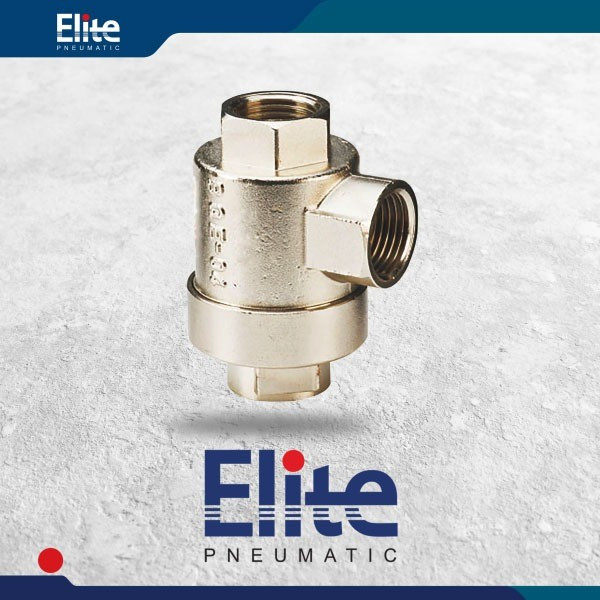

شیر تخلیه سریع کوزه ای 3/8 پنوماتیک الیت

شیرهای تخلیه سریع پنوماتیک الیت در دو تیپ کتابی و کوزه ای جهت افزایش سرعت باز و بسته شدن جک های پنوماتیک الیت مورد استفاده قرار می‌گیرد.



شیرهای تخلیه سریع پنوماتیک الیت از سه پورت تشکیل شده اند و مکانیزم عملکردی بدین‌گونه است که یک پورت به جریان هوای فشرده سیستم پنوماتیک،یک پورت به عملگر پنوماتیک(معمولا جک پنوماتیک)و یک پورت به اتمسفر متصل است.



انتخاب نام تخلیه سریع برای این مدل از شیرهای پنوماتیک الیت از این جهت می‌باشد که هنگام تخلیه جریان هوا در اتمسفر نیاز نیست این جریان هوا از داخل مسیر پایپینگ یا همان شیلنگ های پنوماتیک عبور کند و می‌تواند مستقیم سر جک پنوماتیک الیت هوای فشرده در اتمسفر تخلیه شود که همین موضوع باعث افزایش سرعت عملگر یا همان جک پنوماتیک خواهد شد.



حال اگر بخواهیم برای هر دو مسیر رفت و برگشت جک پنوماتیک الیت افزایش سرعت داشته باشیم می‌توانیم دو شیر تخلیه سریع پنوماتیک الیت در دو سر جک نصب کنیم.



شیرهای تخلیه سریع پنوماتیک الیت با مشخصات زیر جهت استفاده در صنعت کشور موجود می باشند. فشار کاری: 0-8 بار برای مدل کتابی 0-10 بار برای مدل کوزه ای دمای کاری: -5تا+60 جنس بدنه: مدل کتابی:آلومینیم مدل کوزه ای:برنجی سایز: 1/4-3/8-1/2 اینچ
