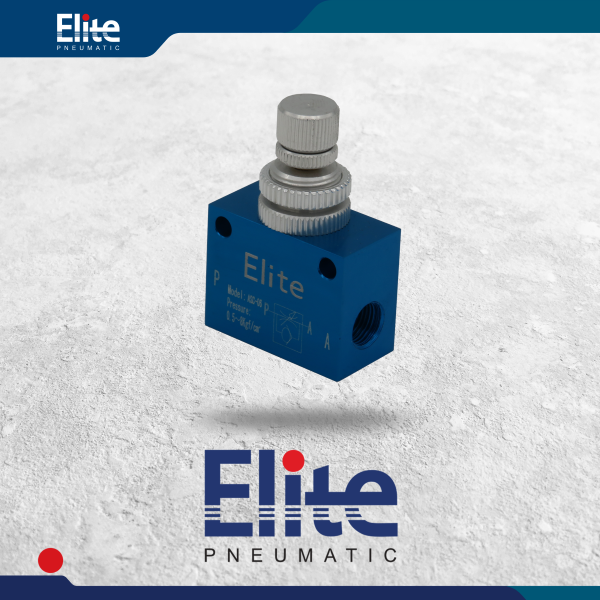

شیر فلو کنترل 1/2 طرح فستو پنوماتیک الیت

کنترل سرعت سیالات در فرایند های صنعتی امری لازم و حیاتی می‌باشد .لذا با توجه به فرمول دبی در سیالات که عبارت است از مقدار حجم عبوری سیال در واحد زمان از یک سطح مقطع مشخص می‌توانیم دبی سیال را با تغییر سطح مقطع عبوری آن کنترل کرد.



شیرهای فلو کنترل پنوماتیک الیت در دو تیپ ساده و طرح فستو با سایز های 1/8تا1/2اینچ برای کنترل سرعت عملگرهای پنوماتیک گزینه ای مناسب می باشند.



فلو کنترل های پنوماتیک الیت در ساختار خود دارای یک سوپاپ می باشند که وظیفه دارد هنگام تخلیه و یا برگشت سیال از فلو کنترل که در اینجا هوای فشرده است مسیر را اصطلاحا بای پس کند و تاثیری در مدار برگشت هوای فشرده نداشته باشد به عبارتی وظیفه کنترل دبی یا سرعت را فقط در مسیر رفت به عهده داشته باشد.



به عنوان یک نکته باید متذکر شد برای کنترل سرعت حالت رفت(حرکت رو به جلو)در یک عملگر پنوماتیک الیت مانند جک پنوماتیک الیت فلو کنترل را باید در مسیر پورت تخلیه هوای فشرده در جک پنوماتیک قرار داد نه در مسیر پورتی که هوای فشرده وارد جک پنوماتیک می شود
