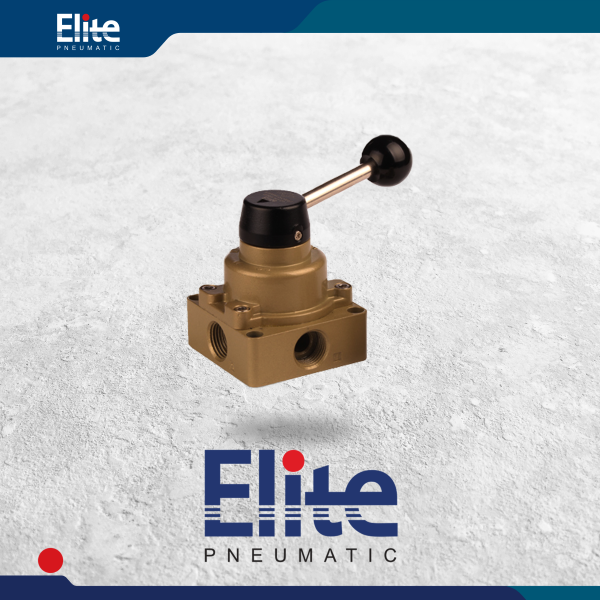

شیر دستی آسیابی(3-4) 3/8 اینچ پنوماتیک الیت

همان طور که در مباحث دیگر نیز بیان شد در خیلی از مواقع امکان استفاده از ولتاژ الکتریکی جهت استفاده در مدارات پنوماتیک وجود ندارد،و در این مواقع می‌توانیم از شیرهای کنترل جهت دستی پنوماتیک الیت استفاده کنیم.



یکی از شیرهای پرکاربرد در مدارات پنوماتیک صنعتی شیرهای دستی آسیایی می‌باشد،که با نام های دیگری همچون شیر دستی گردان پنوماتیک الیت،شیر دستی تانکی الیت،شیر دسته آسیابی الیت و شیر دستی (3-4) الیت نیز نامگذاری می‌شوند.



شاید این پرسش در ذهن ایجاد شود که تفاوت شیر دستی (3-5) الیت با شیر دستی (3-4) الیت چه می‌باشد،در پاسخ باید گفت هر دو شیر دستی دارای سه وضیعت عملکرد می باشند( حرکت جلو جک، قفل جک در حالت وسط،حرکت برگشت جک) تفاوت آنها در تعداد پورت های شیر می‌باشد.این کاهش یک پورت در شیر دستی گردان یا همان تانکی پنوماتیک الیت به خاطر نوع طراحی و ابعاد شیر می باشد که اجازه  حذف یک پورت از شیر را داده است.در واقع اگر یک شیر (3-5)الیت و یا یک شیر (3-4)الیت را به یک جک پنوماتیک وصل کنیم هردو شیر قابلیت حرکت جک به جلو و عقب را داشته و در حالت وسط هر دو مدل شیر پنومایک،جک پنوماتیک اصطلاحا قفل می‌شود.



پورت های شیر آسیابی گردان پنوماتیک الیت بدین صورت نام گذاری شده‌اند:



1)پورتP:پورت ورودی شیر پنوماتیک می‌باشد و شیلنگ باد به آن متصل می‌شود.



2)پورت های AوB:این دو پورت به دو پورت جک پنوماتیک متصل می‌شوند



3)پورت R:این پورت جهت تخلیه هوای فشرده در اتمسفر می‌باشد و می‌توانیم با توجه به سایز شیر اگزوز پنوماتیک مناسب را جهت کاهش صدا و نویز تخلیه هوا فشرده به آن وصل کرد
