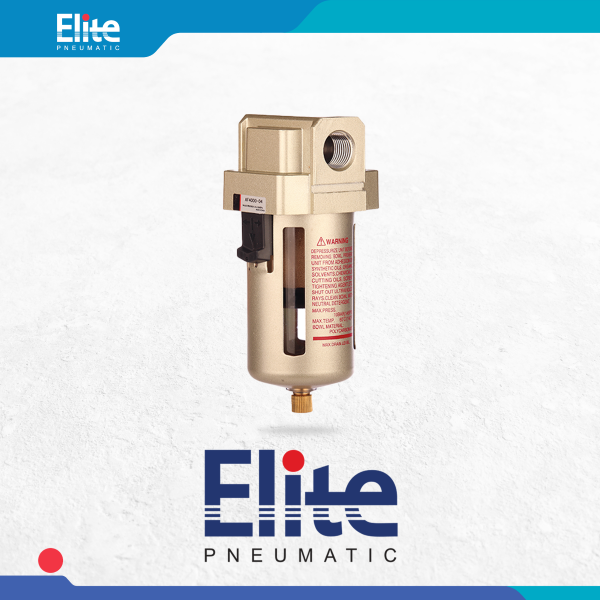

فیلتر 3/8 اینچ طرح SMC پنوماتیک الیت
برند: الیت پنوماتیک
⚙️ فیلتر هوا 3/8 طرح SMC (AF3000-03) | فیلتر پنوماتیک میانی 🏭
فیلتر هوا 3/8 طرح SMC مدل AF3000-03 یکی از مدل‌های میانی فیلترهای هوای طرح اس ام سی در پنوماتیک الیت است که برای تجهیزات پنوماتیک با دبی متوسط طراحی شده. 🔧
فیلتر هوای پنوماتیکی وظیفه تصفیه و پاکسازی هوای ورودی به تجهیزات پنوماتیک را بر عهده دارد. فیلتر هوای فشرده معمولاً به عنوان یکی از اجزای واحد مراقبت پنوماتیک در کنار فیلتر رگلاتور و روغن‌زن قرار دارد. 💧🌬️
🔧 فیلتر هوا AF3000-03 طرح SMC چه ویژگی‌ای دارد؟
مدل AF3000-03 یک فیلتر هوا در سایز 3/8 اینچ است که در سری AF طرح SMC قرار می‌گیرد. این مدل برای تجهیزاتی که بین سایز کوچک (1/4) و بزرگ (1/2) قرار می‌گیرند، انتخابی بهینه است. ✅
فیلتر هوا طرح اس ام سی از یک بدنه آلومینیومی، هسته فیلتراسیون برنجی و محفظه‌ای از جنس پلی‌کربنات تشکیل شده است. 🛠️
✅ اجزای فیلتر هوا AF3000-03
- 🏗️ بدنه آلومینیومی: بدنه اصلی فیلتر
- 🔩 هسته فیلتراسیون برنجی: جذب ذرات آلاینده تا 40 میکرون
- 💧 محفظه پلی‌کربنات: شفاف برای مشاهده سطح آب
- 🚰 سیستم تخلیه نیمه اتوماتیک: تخلیه آب بر اثر اختلاف فشار
🔍 نحوه عملکرد فیلتر پنوماتیک اس ام سی
نحوه عملکرد فیلتر بدین شکل است که هوای ورودی به درون محفظه فیلتر هدایت می‌شود. مسیر عبور هوای فشرده به گونه‌ای است که با ایجاد یک جریان چرخشی، هوای وارد شده پس از تماس با سطح داخلی محفظه و عبور از هسته مشبک برنجی از فیلتر خارج می‌شود. 🔄
- میعان رطوبت: 💧 بخشی از رطوبت محلول در هوا در تماس با محفظه و هسته برنجی میعان یافته و در کف محفظه جمع می‌شود.
- تخلیه نیمه اتوماتیک: 🚰 آب جمع‌شده بر اثر اختلاف فشار ایجاد شده در مدار تخلیه می‌شود.
- فیلتراسیون ذرات: 🔍 ذرات با ابعاد بیش از 40 میکرون اجازه عبور از هسته برنجی را نخواهند یافت.
⚠️ برای عملکرد صحیح فیلتر پنوماتیک، لازم است ضمن توجه به نشانگر مسیر ورود و خروج هوای فشرده، فیلتر در جهت صحیح در مدار نصب شود.
🌟 ویژگی‌های اختصاصی AF3000-03
- 📦 سایز 3/8 اینچ با کد AF3000-03
- ⚖️ تعادل مناسب بین دبی و ابعاد
- 🛠️ بدنه آلومینیومی مقاوم
- 🔩 هسته فیلتراسیون برنجی 40 میکرون
- 💧 محفظه پلی‌کربنات شفاف
- 🚰 تخلیه نیمه اتوماتیک آب
- 🌡️ دمای کاری: 5 تا 60 درجه سانتی‌گراد
- 🏷️ عرضه‌شده توسط پنوماتیک الیت در بازار پنوماتیک
🏭 کاربردهای فیلتر هوا AF3000-03
- 🏭 تجهیزات پنوماتیک با دبی متوسط
- 🔧 خطوط پنوماتیک کارگاهی بزرگ‌تر
- ⚙️ دستگاه‌های صنعتی نیمه‌سنگین
- 🌬️ تصفیه هوای ورودی به تجهیزات پنوماتیک
- 💧 حذف غبار و رطوبت از هوای فشرده
- 🛒 کاربردهای متنوع در بازار پنوماتیک
📊 مشخصات فنی AF3000-03
| مشخصه | مقدار |
|---|---|
| محدوده فشار کاری | 1.5 ~ 8.5 بار |
| حداکثر فشار کاری | 10 بار (145 psi) |
| دقت فیلتراسیون | 40 میکرون (40µm) |
| دمای کاری | 5 ~ 60 درجه سانتی‌گراد |
| جنس بدنه | آلومینیوم |
| جنس هسته فیلتراسیون | برنج |
| جنس محفظه | پلی‌کربنات |
| سایز رزوه | 3/8 اینچ |
| کد محصول | AF3000-03 |
⚠️ نکات نصب و استفاده
- 🔧 جهت جریان هوا مطابق نشانگر روی بدنه رعایت شود.
- 🧰 هسته فیلتر برنجی به صورت دوره‌ای تمیز شود.
- 📍 فیلتر را در جهت صحیح در مدار نصب کنید.
- 🚰 آب جمع‌شده در کف محفظه به موقع تخلیه شود.
- 🌡️ فشار و دمای کاری در محدوده مجاز باشد.
🛠️ چرا خرید AF3000-03 از پنوماتیک الیت؟
پنوماتیک الیت فیلتر هوا 3/8 طرح SMC مدل AF3000-03 را با بدنه آلومینیومی، هسته فیلتراسیون برنجی و کیفیت عالی، با علامت تجاری Elite و گارانتی شرکتی عرضه می‌کند. 🏆
❓ سوالات متداول
سایز 3/8 برای چه تجهیزاتی مناسبه؟
برای تجهیزات پنوماتیک با دبی متوسط که بین سایز 1/4 و 1/2 قرار می‌گیرند. ✅
فیلتر 3/8 چه فرقی با 1/4 داره؟
دبی عبوری بیشتری داره و برای تجهیزات با مصرف متوسط مناسب‌تره. 🔧
دقت فیلتراسیون چقدر است؟
40 میکرون. 🔍
محدوده فشار کاری چقدر است؟
از 1.5 تا 8.5 بار با حداکثر 10bar. ⚙️
🔗 سایر سایزهای فیلتر هوا طرح SMC
- 🔹 فیلتر هوا 1/4 طرح SMC (AF2000-02)
- 🔹 فیلتر هوا 1/2 طرح SMC (AF4000-04)
- 🔹 فیلتر هوا 1 اینچ طرح SMC (AF5000-10)
