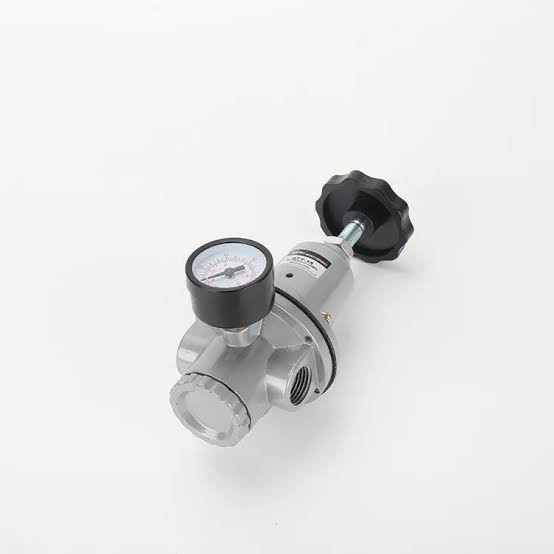

رگولاتور خمره ای 3/4 اینچ پنوماتیک الیت
برند: الیت پنوماتیک
⚙️ رگلاتور خمره‌ای 3/4 اینچ (QTY-20) | رگلاتور پنوماتیک 🏭
رگلاتور خمره‌ای 3/4 اینچ مدل QTY-20 یکی از مدل‌های میانی رگلاتورهای QTY است که برای تنظیم فشار در خطوط هوای فشرده با دبی بالا طراحی شده. این رگلاتور به دلیل شکل ظاهری خاص بدنه، با نام «رگلاتور خمره‌ای» در بازار شناخته می‌شود. 🔧
این رگلاتور از نوع مستقیم (Direct Acting) با ساختار Overflow است و به دلیل استفاده از شیر ورودی متعادل (Balanced Valve)، نوسانات فشار ورودی تأثیر بسیار کمی بر فشار خروجی تنظیم‌شده دارد. پنوماتیک الیت این محصول را با کیفیت عالی و گارانتی شرکتی در بازار پنوماتیک عرضه می‌کند. 💧🌬️
🔧 رگلاتور خمره‌ای QTY-20 چیست و چه کاربردی دارد؟
رگلاتور QTY-20 یک شیر کنترل فشار از نوع کاهش‌دهنده است که در سیستم‌های پنوماتیک برای ثابت نگه‌داشتن فشار هوای خروجی در برابر نوسانات فشار ورودی استفاده می‌شود. بدنه این رگلاتور از آلیاژ آلومینیوم ساخته شده که مقاومت خوبی در برابر فشار و خوردگی دارد. ✅
سایز 3/4 اینچ (G3/4) این رگلاتور، آن را برای سیستم‌هایی که دبی بیشتر از 1/2 اینچ نیاز دارند اما هنوز به سایز 1 اینچ نیازی نیست، مناسب کرده است. پیچ تنظیم بزرگ و روان، تنظیم دقیق فشار را آسان می‌کند. 🛠️
🌟 ویژگی‌های کلیدی رگلاتور QTY-20
- 📦 سایز پورت 3/4 اینچ (G3/4) با کد QTY-20
- 🏗️ بدنه آلیاژ آلومینیوم مقاوم
- 💧 محدوده تنظیم فشار: 0.05 تا 0.63 مگاپاسکال
- 📊 حداکثر فشار ورودی: 1.0 مگاپاسکال
- 🌡️ دمای کاری: 5 تا 60 درجه سانتی‌گراد
- ⚙️ نوع ساختار: مستقیم (Direct Acting) با مکانیزم Overflow
- 🔧 تنظیم فشار با پیچ تنظیم بزرگ و روان
- 🎯 نام‌های رایج در بازار: رگلاتور خمره‌ای، رگلاتور QTY، رگلاتور VPC
- 🏷️ عرضه‌شده توسط پنوماتیک الیت در بازار پنوماتیک
🏭 کاربردهای رگلاتور خمره‌ای QTY-20
- 🏭 خطوط اصلی هوای فشرده در کارخانه‌ها
- 💪 سیستم‌های پنوماتیک صنعتی سنگین
- 🔧 تجهیزات صنعتی با دبی بالا
- ⚙️ خطوط توزیع هوای فشرده در کارگاه‌های بزرگ
- 🛠️ کمپرسورهای صنعتی و سیستم‌های مرکزی هوا
- 🛒 کاربردهای متنوع در بازار پنوماتیک
📊 مشخصات فنی QTY-20
| مشخصه | مقدار |
|---|---|
| نوع | رگلاتور پنوماتیک (Pressure Regulator) |
| ساختار | مستقیم (Direct Acting) با مکانیزم Overflow |
| حداکثر فشار ورودی | 1.0 مگاپاسکال |
| محدوده تنظیم فشار | 0.05 ~ 0.63 مگاپاسکال |
| دمای کاری | 5 ~ 60 درجه سانتی‌گراد |
| جنس بدنه | آلیاژ آلومینیوم |
| سایز پورت | 3/4 اینچ (G3/4) |
| کد محصول | QTY-20 |
🔍 نحوه عملکرد رگلاتور خمره‌ای
رگلاتور QTY با استفاده از نیروی فنر و فشار دیافراگم، فشار خروجی را تنظیم می‌کند:
- تنظیم فشار: 🔧 با چرخاندن پیچ تنظیم، فنر فشرده شده و فشار خروجی افزایش می‌یابد.
- تثبیت فشار: 📊 دیافراگم به طور مداوم فشار خروجی را با فشار تنظیم‌شده مقایسه می‌کند.
- تخلیه فشار اضافی: 🚰 در صورت افزایش فشار خروجی، مکانیزم Overflow فشار اضافی را تخلیه می‌کند.
- حفظ فشار در نوسانات: ✅ با تغییر فشار ورودی، رگلاتور فشار خروجی را در محدوده تنظیم‌شده نگه می‌دارد.
⚠️ نکات نصب و استفاده
- 🔧 جهت جریان هوا مطابق فلش روی بدنه رعایت شود.
- 📍 نصب عمودی و به دور از ارتعاش شدید توصیه می‌شود.
- 🧰 برای سیالات دارای رسوب، استفاده از فیلتر قبل از رگلاتور توصیه می‌شود.
- 📊 فشار ورودی باید حداقل 1 بار بیشتر از مقدار تنظیمی خروجی باشد.
🛠️ چرا خرید رگلاتور QTY-20 از پنوماتیک الیت؟
پنوماتیک الیت رگلاتور خمره‌ای 3/4 اینچ مدل QTY-20 را با کیفیت عالی و گارانتی شرکتی در بازار پنوماتیک عرضه می‌کند. این مدل برای خطوط اصلی هوای فشرده و کاربردهای صنعتی سنگین، انتخابی اقتصادی و کارآمد است. 🏆
❓ سوالات متداول
سایز 3/4 برای چه سیستم‌هایی مناسبه؟
برای سیستم‌های صنعتی با دبی بالا که بین سایز 1/2 و 1 اینچ قرار می‌گیرند. ✅
محدوده تنظیم فشار QTY-20 چقدر است؟
از 0.05 تا 0.63 مگاپاسکال. 💧
تفاوت QTY-20 با QTY-15 در چیست؟
از نظر عملکرد یکسان هستند اما سایز QTY-20 برابر 3/4 و QTY-15 برابر 1/2 اینچ است. 🔧
رگلاتور QTY-20 را از کجا بخریم؟
پنوماتیک الیت به عنوان مجموعه‌ای فعال در بازار پنوماتیک، این محصول را با کیفیت عالی و گارانتی شرکتی عرضه می‌کند. 📞
🔗 سایر سایزهای رگلاتور خمره‌ای
- 🔹 رگلاتور خمره‌ای 1/2 اینچ (QTY-15)
- 🔹 رگلاتور خمره‌ای 1 اینچ (QTY-25)
- 🔹 رگلاتور خمره‌ای 1-1/2 اینچ (QTY-40)
- 🔹 رگلاتور خمره‌ای 2 اینچ (QTY-50)
