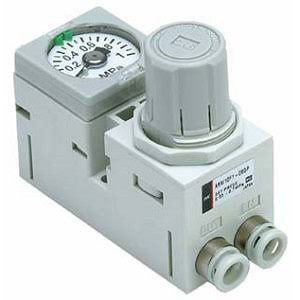

رگولاتور تابلویی 90 درجه طرح SMC پنوماتیک الیت
برند: الیت پنوماتیک
⚙️ رگلاتور تابلویی 90 درجه (طرح SMC) | برند الیت 🏭
رگلاتور تابلویی 90 درجه طرح SMC (برند الیت) یک تنظیم‌کننده فشار فشرده است که با طراحی 90 درجه و دستگیره در جلو برای نصب در پنل‌ها و تابلوهای کنترل طراحی شده. این محصول در بازار پنوماتیک با نام‌های «رگلاتور تابلویی»، «رگلاتور پنل» و «رگلاتور 90 درجه» شناخته می‌شود. 🔧
رگلاتور تابلویی 90 درجه طرح SMC و عرضه‌شده توسط برند الیت، برای نصب در پنل‌هایی طراحی شده که دسترسی به دستگیره از جلو و اتصال شیلنگ‌ها از زاویه 90 درجه مورد نیاز است. برند الیت این محصول را با کیفیت عالی و گارانتی شرکتی در بازار پنوماتیک عرضه می‌کند. 💧🌬️
🔧 رگلاتور تابلویی 90 درجه (طرح SMC) چیست و چه کاربردی دارد؟
رگلاتور تابلویی 90 درجه یک تنظیم‌کننده فشار هوا از نوع مستقیم (Direct Acting) است که برای نصب در پنل‌ها و تابلوهای کنترل طراحی شده است. این محصول با استفاده از یک دیافراگم با حساسیت بالا و مکانیزم فنر، فشار خروجی را در محدوده 0.5 تا 7 بار (0.05 تا 0.7 مگاپاسکال) تنظیم می‌کند.
حداکثر فشار کاری این مدل 10 بار (1.0 مگاپاسکال) و فشار تست آن 15 بار (1.5 مگاپاسکال) است. این رگلاتور به دلیل مکانیزم تخلیه (Relieving)، در صورت افزایش فشار خروجی بیش از حد تنظیم‌شده، فشار اضافی را به صورت خودکار تخلیه می‌کند. ✅
🌟 ویژگی‌های کلیدی رگلاتور تابلویی 90 درجه
- 📦 محدوده تنظیم فشار: 0.5 تا 7 بار (0.05 تا 0.7 مگاپاسکال)
- 💪 حداکثر فشار کاری: 10 بار (1.0 مگاپاسکال)
- 📊 فشار تست: 15 بار (1.5 مگاپاسکال)
- 🔄 طراحی 90 درجه: مناسب نصب در پنل با زاویه خاص
- 🔧 دستگیره در جلو: دسترسی آسان از روی پنل
- ⚖️ وزن سبک: حدود 60 گرم
- ⚙️ ساختار: مستقیم (Direct Acting)
- 🔄 مکانیزم تخلیه: Relieving (استاندارد)
- 🌡️ دمای کاری: 5 تا 60 درجه سانتی‌گراد
- 🔩 سایز اتصال: φ4، φ6، φ5/32 اینچ، φ1/4 اینچ
- 📐 گزینه‌های نمایش فشار: بدون نمایشگر، با گیج فشار، با سوئیچ دیجیتال
- 🏷️ طرح SMC و عرضه‌شده توسط برند الیت در بازار پنوماتیک
📊 مشخصات فنی رگلاتور تابلویی 90 درجه
| مشخصه | مقدار |
|---|---|
| طرح | SMC |
| برند عرضه‌کننده | الیت |
| سری | ARM10F (90 درجه) |
| نوع | رگلاتور تابلویی (Panel Mount Regulator) |
| ویژگی خاص | طراحی 90 درجه |
| موقعیت پورت‌ها | بالا (Front) |
| ساختار | مستقیم (Direct Acting) |
| مکانیزم تخلیه | Relieving (استاندارد) |
| حداکثر فشار کاری | 10 بار (1.0 مگاپاسکال) |
| محدوده تنظیم فشار | 0.5 تا 7 بار (0.05 تا 0.7 مگاپاسکال) |
| فشار تست | 15 بار (1.5 مگاپاسکال) |
| دمای محیط و سیال | 5 تا 60 درجه سانتی‌گراد |
| سایز اتصال | φ4، φ6، φ5/32 اینچ، φ1/4 اینچ |
| وزن | 60 گرم |
| کد محصول | ARM10F (90 درجه) |
🏭 کاربردهای رگلاتور تابلویی 90 درجه
- 🏭 تابلوهای کنترل و پنل‌های صنعتی
- 🔧 سیستم‌های پنوماتیک با نیاز به نصب تابلویی و زاویه 90 درجه
- ⚙️ تجهیزات ابزار دقیق و کنترل فرآیند
- 🛠️ خطوط تولید و اتوماسیون صنعتی
- 🔬 تجهیزات آزمایشگاهی
- 🛒 کاربردهای متنوع در بازار پنوماتیک
🔍 نحوه عملکرد رگلاتور تابلویی 90 درجه
رگلاتور تابلویی 90 درجه طرح SMC و عرضه‌شده توسط برند الیت، با استفاده از یک دیافراگم با حساسیت بالا و مکانیزم فنر، فشار خروجی را تنظیم می‌کند:
- تنظیم فشار: 🔧 با چرخاندن دستگیره (که در جلو قرار دارد)، فنر فشرده شده و فشار خروجی در محدوده 0.5 تا 7 بار تنظیم می‌شود.
- مقایسه فشار: 📊 دیافراگم به طور مداوم فشار خروجی را با فشار تنظیم‌شده مقایسه می‌کند.
- تخلیه فشار اضافی: 🚰 در صورت افزایش فشار خروجی، مکانیزم Relieving فشار اضافی را تخلیه می‌کند.
- حفظ فشار در نوسانات: ✅ با تغییر فشار ورودی، رگلاتور فشار خروجی را در محدوده تنظیم‌شده نگه می‌دارد.
⚠️ نکات نصب و استفاده
- 🔧 برای نصب تابلویی، از مهره پنل (Panel Nut) استفاده شود.
- 📍 ضخامت صفحه پنل حداکثر 2.1 میلی‌متر باشد.
- 📊 فشار ورودی نباید از 10 بار تجاوز کند.
- 🌡️ منبع هوا باید خشک و عاری از روغن باشد.
- 🔄 طراحی 90 درجه برای نصب در پنل با زاویه خاص مناسب است.
🛠️ چرا خرید رگلاتور تابلویی 90 درجه از برند الیت؟
برند الیت به عنوان مجموعه‌ای فعال در بازار پنوماتیک، رگلاتور تابلویی 90 درجه طرح SMC را با کیفیت عالی و گارانتی شرکتی در بازار پنوماتیک عرضه می‌کند. این محصول برای سیستم‌های پنوماتیک با نیاز به نصب تابلویی و زاویه 90 درجه، انتخابی حرفه‌ای است. 🏆
❓ سوالات متداول
رگلاتور تابلویی 90 درجه چه فرقی با ARM10 دارد؟
تفاوت در طراحی 90 درجه و موقعیت پورت‌ها است. این مدل برای نصب با زاویه خاص در پنل مناسب‌تر است. 🔧
محدوده تنظیم فشار چقدر است؟
از 0.5 تا 7 بار (0.05 تا 0.7 مگاپاسکال). 💧
وزن این رگلاتور چقدر است؟
حدود 60 گرم. ⚖️
آیا این رگلاتور برای نصب تابلویی مناسب است؟
بله. این محصول به طور خاص برای نصب تابلویی (Panel Mount) با طراحی 90 درجه طراحی شده است. ✅
رگلاتور تابلویی 90 درجه را از کجا بخریم؟
برند الیت به عنوان مجموعه‌ای فعال در بازار پنوماتیک، این محصول را با کیفیت عالی و گارانتی شرکتی عرضه می‌کند. 📞
