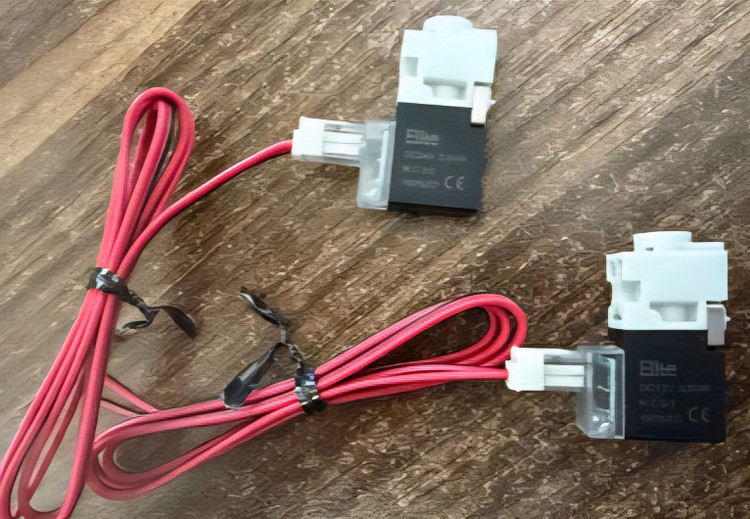

بوبین شیر(2-5) 1/8 اینچ و M5 طرح SMC ولتاژ 12V پنوماتیک الیت
برند: الیت پنوماتیک
⚙️ بوبین شیر برقی طرح SMC سری ESY سایز M5 و ۱/۸ اینچ ۱۲ ولت | پنوماتیک الیت 🏭
🔧 بوبین (کویل) شیر برقی طرح SMC سری ESY ولتاژ 12V DC، یک قطعه یدکی الکتریکی است که به‌عنوان محرک الکترومغناطیسی شیرهای برقی پنوماتیک استفاده می‌شود. این بوبین مخصوص شیرهای برقی ۲-۵ سری SY با سایز M5 و ۱/۸ اینچ طراحی شده است. ⚡
💨 ولتاژ 12V DC گزینه‌ای مناسب برای سیستم‌های کنترل با ولتاژ بسیار پایین و کاربردهای خاص صنعتی است. این ولتاژ علاوه بر ایمنی بالاتر، امکان استفاده در محیط‌های با محدودیت انرژی و کاربردهای خاص مانند سیستم‌های ذاتاً ایمن (Intrinsically Safe) را نیز فراهم می‌کند. پنوماتیک الیت به‌عنوان مرجع فروش محصولات پنوماتیک در ایران، این کویل یدکی را با کیفیت تضمین‌شده در بازار پنوماتیک ارائه می‌کند. 🏆
🔍 بوبین شیر برقی طرح SMC ۱۲ ولت چیست؟
⚙️ بوبین یا کویل، بخش الکتریکی محرک شیر برقی است. با اعمال ولتاژ 12V DC به بوبین، میدان مغناطیسی تولید شده و هسته متحرک (Plunger) جابه‌جا می‌شود. این جابه‌جایی باعث تغییر وضعیت اسپول شیر و در نتیجه تغییر مسیر جریان هوای فشرده می‌شود. 🔩
📦 شیرهای برقی طرح SMC سری SY (مانند SY3000 و SY5000) با سایزهای M5 و ۱/۸ اینچ، از پرکاربردترین شیرهای پنوماتیک در سیستم‌های اتوماسیون صنعتی محسوب می‌شوند. کد ولتاژ 12V DC در سیستم کدگذاری SMC عدد 6 است و برای شیرهای سری SY3000 و SY5000 قابل سفارش می‌باشد. 🤖
🌟 ویژگی‌های کلیدی بوبین شیر برقی طرح SMC ۱۲ ولت
- 📏 سازگاری با سایز M5 و ۱/۸ اینچ: مناسب برای شیرهای برقی سری SY و VQZ
- ⚡ ولتاژ 12V DC: مناسب برای سیستم‌های کنترل با ولتاژ بسیار پایین
- 🛡️ مناسب برای سیستم‌های ذاتاً ایمن (Intrinsically Safe)
- 🛡️ درجه حفاظت IP67 (DIN terminal IP65): مقاوم در برابر گرد و غبار و پاشش آب
- 💡 مصرف انرژی پایین: توان مصرفی ۰.۳۵ وات در حالت استاندارد و ۰.۱ وات با مدار صرفه‌جویی
- 🏭 سازگاری با PLC: امکان دریافت فرمان مستقیم از سیستم‌های کنترل
- 🏷️ عرضه‌شده توسط پنوماتیک الیت با علامت تجاری الیت
📊 مشخصات فنی بوبین شیر برقی طرح SMC ۱۲ ولت
| ⚙️ نوع محصول | بوبین (کویل) یدکی شیر برقی |
| 🏷️ طرح | SMC سری SY / VQZ |
| 📏 سایز سازگار | M5 و ۱/۸ اینچ |
| ⚡ ولتاژ | 12V DC (کد 6) |
| 💡 مصرف انرژی (استاندارد) | ۰.۳۵ وات (با LED: ۰.۴ وات) |
| 💡 مصرف انرژی (مدار صرفه‌جویی) | ۰.۱ وات |
| 🛡️ مصرف انرژی (ذاتاً ایمن) | ۰.۵۲ وات |
| 🛡️ درجه حفاظت | IP67 (DIN terminal: IP65) |
| 🔌 نوع اتصال برقی | DIN 43650A / Grommet / M8 |
| 🏭 سیستم کنترل | سازگار با PLC |
| 🔩 جنس بوبین | مس / آلومینیوم |
| 🌡️ دمای کاری | -۱۰ تا +۵۰ درجه سانتی‌گراد |
| 🏷️ برند | الیت (پنوماتیک الیت) |
🏭 کاربردهای بوبین شیر برقی طرح SMC ۱۲ ولت
- 🛡️ سیستم‌های ذاتاً ایمن (Intrinsically Safe): کاربرد در محیط‌های خطرناک و قابل اشتعال
- 🤖 خطوط تولید و اتوماسیون صنعتی: تعویض بوبین سوخته در شیرهای سری SY و VQZ
- ⚙️ ماشین‌آلات صنعتی: نگهداری و تعمیر دوره‌ای شیرهای برقی
- 🏗️ سیستم‌های کنترل PLC: جایگزینی کویل معیوب در مدارهای فرمان
- 📦 خطوط بسته‌بندی: تعویض سریع کویل برای جلوگیری از توقف تولید
- 💨 کاربردهای خاص با محدودیت انرژی
🛠️ نحوه عملکرد بوبین شیر برقی طرح SMC ۱۲ ولت
- ⚡ دریافت فرمان الکتریکی: با اعمال ولتاژ 12V DC به پایه‌های بوبین، جریان از سیم‌پیچ عبور می‌کند.
- 💨 تولید میدان مغناطیسی: سیم‌پیچ بوبین، میدان مغناطیسی تولید کرده و هسته متحرک را به سمت خود می‌کشد.
- 🔄 جابه‌جایی اسپول: حرکت هسته، اسپول شیر را جابه‌جا کرده و مسیر جریان هوای فشرده تغییر می‌کند.
- 🔘 بازگشت با قطع فرمان: با قطع ولتاژ، فنر بازگشتی هسته را به حالت اولیه برمی‌گرداند.
⚠️ نکات نصب و استفاده
- 🔧 قبل از تعویض بوبین، حتماً برق مدار را قطع کنید.
- ⚡ ولتاژ تغذیه باید دقیقاً 12V DC باشد.
- 📏 سایز بوبین باید با سایز شیر مطابقت داشته باشد (M5 یا ۱/۸ اینچ).
- 🔌 سوکت DIN 43650A را با واشر آب‌بندی مناسب نصب کنید تا IP65 حفظ شود.
- 🌡️ رعایت دمای مجاز محیط کارکرد (-۱۰ تا +۵۰ درجه سانتی‌گراد).
- 🔍 در صورت مشاهده گرمای غیرعادی، فوراً برق را قطع و بوبین را بررسی کنید.
✅ چرا بوبین شیر برقی طرح SMC ۱۲ ولت را از پنوماتیک الیت بخرید؟
🏆 پنوماتیک الیت به‌عنوان مرجع فروش محصولات پنوماتیک در ایران، بوبین شیر برقی طرح SMC ولتاژ 12V DC را با علامت تجاری الیت و کیفیت تضمین‌شده ارائه می‌دهد.
- ✅ موجودی دائمی در سایزها و ولتاژهای مختلف
- ✅ سازگاری با شیرهای سری SY و VQZ
- ✅ پشتیبانی فنی تخصصی برای انتخاب ولتاژ مناسب
- ✅ ارسال سریع به سراسر کشور
- ✅ قیمت رقابتی در بازار پنوماتیک
❓ سوالات متداول
⚙️ بوبین شیر برقی طرح SMC ۱۲ ولت برای چه شیرهایی مناسب است؟
این بوبین برای شیرهای برقی طرح SMC سری SY (مانند SY3000 و SY5000) و سری VQZ با سایز M5 و ۱/۸ اینچ طراحی شده است. کد ولتاژ 12V DC در سیستم SMC عدد 6 می‌باشد.
💡 مصرف انرژی این بوبین چقدر است؟
توان مصرفی این بوبین در حالت استاندارد ۰.۳۵ وات (با LED: ۰.۴ وات)، با مدار صرفه‌جویی انرژی ۰.۱ وات و در نسخه ذاتاً ایمن ۰.۵۲ وات است.
🛡️ آیا این بوبین برای محیط‌های خطرناک مناسب است؟
بله، نسخه ذاتاً ایمن (Intrinsically Safe) این بوبین با ولتاژ 12V DC و مصرف ۰.۵۲ وات برای کاربرد در محیط‌های خطرناک و قابل اشتعال طراحی شده است.
🛒 بوبین شیر برقی طرح SMC ۱۲ ولت را از کجا بخریم؟
از پنوماتیک الیت، مرجع فروش محصولات پنوماتیک در ایران، با ضمانت اصالت و کیفیت.
