⚙️ جک چهار میل پنوماتیک (SC) | راهنمای کامل انتخاب و خرید 🏭

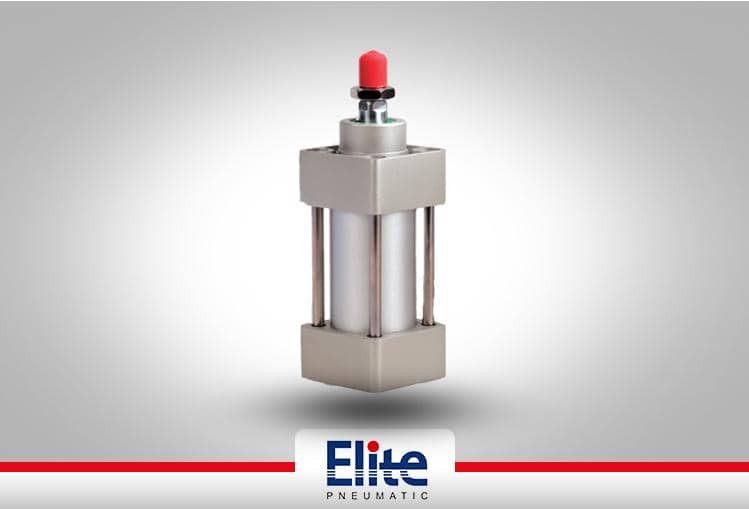

🔧 جک چهار میل که جک چهارگوش هم نامیده می‌شود، از شناخته‌شده‌ترین و پرمصرف‌ترین انواع جک پنوماتیک به شمار می‌رود. این تیپ از جک پنوماتیک در ادبیات فنی با نام «جک استاندارد» یا جک پنوماتیک SC (معادل Standard Cylinder) شناخته می‌شود. ⚡

💨 به جهت استفاده از چهار میله فولادی در طراحی این سیلندر، به آن جک چهار میل گفته می‌شود. این میله‌ها برای بستن و محکم کردن درپوش‌های ابتدا و انتهای سیلندر (کفشک‌ها) به بدنه استوانه‌ای جک به کار برده می‌شوند. پنوماتیک الیت به‌عنوان مرجع فروش محصولات پنوماتیک در ایران، جک چهار میل الیت را با بالاترین کیفیت و تنوع در بازار پنوماتیک عرضه می‌کند. 🏆

🔍 جک چهار میل پنوماتیک چیست؟

⚙️ جک چهار میل غالباً بر اساس استاندارد ISO 15552 طراحی می‌شود و در سایزها و کورس‌های عملکردی متنوع تولید و عرضه می‌گردد. تولید قطعه بر اساس استاندارد ISO، تضمین‌کننده ابعاد دقیق و سازگاری کامل آن با انواع یراق‌آلات، بدون توجه به برند تولیدکننده است. 🔩

📦 رایج‌ترین متریال برای ساخت بدنه جک چهار میل پنوماتیک، آلومینیوم است که جهت عموم مصارف کاربرد دارد. با این حال، بسته به نوع و شرایط کارکرد، فولاد یا استیل ضد زنگ هم به‌صورت محدود در ساخت این تیپ جک پنوماتیک استفاده می‌شود. بدنه جک چهار میل پنوماتیک الیت از آلیاژ آلومینیوم بسیار مرغوب آنادایز شده تولید شده و جنس درپوش‌های دو انتهای جک (کفشک‌ها) از آلومینیوم دایکاست است. 🤖

🔄 عملکرد جک چهار میل پنوماتیک

💨 در یک تقسیم‌بندی کلی، جک‌های پنوماتیک به دو دسته یک طرفه و دو طرفه تقسیم می‌شوند:

• 🔘 جک یک طرفه (Single Acting): هوای فشرده از یک جهت وارد شده و پیستون را به حرکت در می‌آورد. با قطع جریان هوا، میله پیستون به کمک فنر به حالت اول باز می‌گردد. به این نوع، «جک فنر برگشت هم» گفته می‌شود.
• 🔄 جک دو طرفه (Double Acting): رفت و برگشت پیستون به وسیله نیروی هوای فشرده انجام می‌شود. پیستون این جک‌ها به یاتاقان مرکزی و دو پکینگ در طرفین مجهز است که عملکرد یکنواخت و مؤثر جک را در هر دو مسیر رفت و برگشت تضمین می‌کند.

✅ جک چهار میل پنوماتیک الیت از نوع عملکرد دو طرفه (Double Acting) و مگنت‌دار می‌باشد. نوار مغناطیسی روی پیستون، امکان استفاده از سنسورهای مغناطیسی برای کنترل موقعیت شفت جک را فراهم می‌سازد.

💡 نکته مهم: وجود کاراکتر S در انتهای کد هر نوع از جک‌های پنوماتیک، نشان‌دهنده مجهز بودن سیلندر پنوماتیک به مگنت (آهنربا) است.

🛡️ سیستم ضربه‌گیر قابل تنظیم (Adjustable Air Cushioning)

⚙️ کلیه جک‌های چهار میل دارای سیستم ضربه‌گیر قابل تنظیم در دو انتهای جک هستند. عملکرد این سیستم به‌گونه‌ای است که با ایجاد یک بالشتک هوا در فضای مابین پیستون و درپوش‌های انتهایی، هنگام حرکت شفت جک به طرفین از وارد آمدن ضربه به دو انتهای جک جلوگیری می‌کند. 🔩

💨 این ویژگی ضمن جلوگیری از وارد آمدن آسیب به اجزای داخلی و بالا بردن عمر جک‌های پنوماتیک، سبب ایجاد حرکت نرم و یکنواخت در انتهای کورس جک می‌شود. با استفاده از پیچ‌های تنظیم تعبیه‌شده روی دو درپوش انتهایی، می‌توان به میزان مورد نیاز عملکرد سیستم ضربه‌گیر (ترمز جک) را کنترل کرد. 🏆

📐 سایز جک چهار میل — راهنمای کامل انتخاب

🔍 جک‌های چهار میل از نظر سایز به نسبت سایر جک‌های پنوماتیک بسیار متنوع‌تر هستند. سایز سیلندر پنوماتیک با دو پارامتر اصلی قطر (Bore) و کورس (Stroke) تعیین می‌شود:

📏 ۱. قطر (Bore Size) — تعیین‌کننده قدرت جک

⚙️ قطر در واقع همان قطر داخلی سیلندر یا قطر پیستون است. این پارامتر مستقیماً با «نیروی خروجی» جک رابطه دارد.

• 📐 قطرهای استاندارد: ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰، ۱۲۵ و ۱۶۰ میلی‌متر. این سایزها ستون فقرات اتوماسیون صنعتی هستند و در خطوط بسته‌بندی، مونتاژ و دستگاه‌های نیمه‌سنگین برای جابه‌جایی دقیق قطعات و پرس‌کاری به کار می‌روند.
• 🏋️ قطرهای خاص: ۲۰۰، ۲۵۰ و ۳۲۰ میلی‌متر. این جک‌های غول‌پیکر برای تولید نیروهای عظیم (تا ۵ تن) در صنایع مادر مثل فولاد، سدسازی و پرس‌های صنعتی جهت جابه‌جایی بارهای فوق‌سنگین به کار می‌روند.
• 💡 نکته فنی: هرچه قطر جک بیشتر باشد، سطح مقطع سیلندر بزرگ‌تر شده و در فشار ثابت (مثلاً ۶ بار)، جک قدرت بیشتری برای هل دادن یا کشیدن خواهد داشت.

📏 ۲. کورس (Stroke) — تعیین‌کننده بازه حرکت

📐 کورس، مسافتی است که شفت (میله) جک از ابتدایی‌ترین نقطه تا انتهایی‌ترین نقطه طی می‌کند.

• 📏 کورس‌های استاندارد: ۲۵، ۵۰، ۸۰، ۱۰۰، ۱۲۵، ۱۵۰، ۲۰۰، ۲۵۰، ۳۰۰، ۴۰۰ و ۵۰۰ میلی‌متر. علاوه بر این اندازه‌های رایج، کورس‌های ۶۰۰ تا ۱۰۰۰ میلی‌متر هم در دسته کورس‌های استاندارد طبقه‌بندی می‌شوند.
• 🛠️ کورس‌های خاص: در مواردی که فضای طراحی‌شده اجازه استفاده از کورس‌های رُند را نمی‌دهد یا نیاز به جابه‌جایی اجسام با طول‌های بالاتر می‌باشد، جک‌ها بر اساس نیاز مصرف‌کننده ساخته می‌شوند. در این موارد لوله سیلندر و شفت جک دقیقاً به همان اندازه برش‌خورده و تراشکاری می‌شوند.
• 💡 نکته فنی: هنگام انتخاب کورس، باید به طول نهایی جک در حالت باز شده دقت شود تا با فضای دستگاه تداخل نداشته باشد.

📐 ۳. سایز پورت (Port Size)

💨 یک پارامتر ابعادی دیگر در سایز جک پنوماتیک، سایز پورت‌های رفت و برگشت باد است که با اندازه قطر جک ارتباط مستقیم دارد. سایز پورت جک چهار میل پنوماتیک بسته به قطر سیلندر از سایز ۱/۸ اینچ تا ۳/۴ اینچ متغیر است. 🔩

🔧 نصب جک چهار میل

⚙️ جک چهار میل پنوماتیک با توجه به نوع ماشین‌آلات و نحوه اعمال نیرو، می‌تواند با استفاده از یراق‌آلات مختلف نصب شود. انتخاب صحیح پایه و اتصالات جک باعث می‌شود نیرو به شکل مناسب به محور جک منتقل شده و از ایجاد بار جانبی روی شفت جلوگیری شود. 🔩

📦 دوشاخه جک پنوماتیک، چشمی سرجک و لولای جک پنوماتیک از جمله لوازم جانبی پرمصرف در نصب و راه‌اندازی جک چهار میل به شمار می‌روند.

⚠️ نکته مهم: جک پنوماتیک برای تحمل بارهای جانبی طراحی نشده است. در کاربردهایی که بار جانبی وجود دارد، استفاده از راهنما (گاید) یا مکانیزم هدایت‌کننده مستقل توصیه می‌شود.

🎯 عوامل مؤثر بر کیفیت جک چهار میل

🔍 با وجود ظاهر و ساختار مشابه جک‌های چهار میل موجود در بازار، تفاوت قیمت قابل توجهی بین برندهای مختلف وجود دارد. علت این امر، تفاوت کیفیت انواع جک چهار میل پنوماتیک است که خود به آیتم‌های مختلفی وابسته است: 🏭

• 🏗️ کیفیت متریال آلومینیوم بدنه: اولین عامل مؤثر بر کیفیت جک چهار میل، کیفیت متریال آلومینیوم بدنه است. علاوه بر جنس متریال، تعداد دفعات پرداخت‌کاری پوسته جک و در نتیجه صافی سطح داخلی جک بر روی عمر مفید جک بسیار مؤثر است.
• 🔩 کیفیت فولاد شفت: در استقامت و دوام جک چهار میل پنوماتیک تأثیر قابل توجهی دارد.
• 🧪 کیفیت قطعات لاستیکی: مقاومت اورینگ‌ها و پکینگ‌ها در برابر سایش و حرارت بسیار مهم است. در بعضی برندها صرفاً یک اورینگ و در برخی دیگر یک یا دو پکینگ به کار برده می‌شود که این نیز بر قیمت و کیفیت جک مؤثر است.
• 🔬 کنترل کیفیت: فرآیند کنترل کیفیت شامل بررسی مواد اولیه، دقت ابعادی، تست‌های عملکردی نظیر نشتی، حرکت روان، فشار و طول عمر است تا از کارایی، دوام و ایمنی جک اطمینان حاصل شود.

💡 با توجه به پیچیدگی ساختار جک چهار میل پنوماتیک و عوامل متعدد مؤثر بر کیفیت سیلندر، تأمین محصول از برندهای معتبر و توجه به اصالت کالا و وجود گارانتی در خرید جک پنوماتیک بسیار اهمیت دارد.

⭐ مزایای جک چهار میل الیت

🏆 در طراحی و تولید جک پنوماتیک چهار میل الیت، نکات مهمی رعایت شده که هر کدام بر روی کیفیت و عملکرد جک مؤثر است:

• ✅ استفاده از پکینگ‌ها و قطعات پلیمری مرغوب
• ✅ طراحی شفت با دو پکینگ جهت افزایش طول عمر
• ✅ قابلیت بهره‌برداری در شرایط عملکردی و دمایی بالا
• ✅ قابل تعمیر بودن و عرضه کیت تعمیراتی در تمام سایزها
• ✅ گارانتی شرکتی کلیه جک‌های پنوماتیک

📊 مشخصات فنی جک چهار میل الیت

📐 قطر سیلندر	۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰، ۱۲۵ و ۱۶۰ میلی‌متر
📏 کورس عملکرد	۲۵ الی ۱۰۰۰ میلی‌متر
🏋️ فشار کاری	۱ تا ۹ بار
🔄 عملکرد	دو طرفه (Double Acting)
🧲 پیستون	مگنت‌دار
📡 قابلیت سنسور	نصب سنسور مغناطیسی
🔩 جنس شفت	فولاد آلیاژی (CK) با پوشش کروم سخت
🧪 آب‌بندی	دو پکینگ مقاوم روی شفت
🌡️ دمای کاری	-۵ تا +۷۰ درجه سانتی‌گراد
🛡️ مقاومت	مقاومت بالا در برابر خوردگی
💨 گردگیر	طرح ایتالیایی
🏷️ برند	الیت (پنوماتیک الیت)

📋 جدول قطر و کورس‌های موجود سری SC

قطر (mm)	کورس‌های موجود (mm)
۳۲	۲۵، ۵۰، ۸۰، ۱۰۰، ۱۲۵، ۱۵۰، ۲۰۰، ۲۵۰، ۳۰۰، ۴۰۰، ۵۰۰
۴۰	۲۵، ۵۰، ۸۰، ۱۰۰، ۱۲۵، ۱۵۰، ۲۰۰، ۲۵۰، ۳۰۰، ۳۵۰، ۴۰۰، ۵۰۰، ۶۰۰
۵۰	۲۵، ۵۰، ۸۰، ۱۰۰، ۱۲۵، ۱۵۰، ۲۰۰، ۲۵۰، ۳۰۰، ۳۵۰، ۴۰۰، ۵۰۰، ۶۰۰، ۷۰۰، ۸۰۰، ۱۰۰۰
۶۳	۲۵، ۵۰، ۸۰، ۱۰۰، ۱۲۵، ۱۵۰، ۲۰۰، ۲۵۰، ۳۰۰، ۳۵۰، ۴۰۰، ۵۰۰، ۶۰۰، ۷۰۰، ۸۰۰، ۱۰۰۰
۸۰	۲۵، ۵۰، ۸۰، ۱۰۰، ۱۲۵، ۱۵۰، ۲۰۰، ۲۵۰، ۳۰۰، ۳۵۰، ۴۰۰، ۵۰۰، ۶۰۰، ۷۰۰، ۸۰۰، ۱۰۰۰
۱۰۰	۲۵، ۵۰، ۸۰، ۱۰۰، ۱۲۵، ۱۵۰، ۲۰۰، ۲۵۰، ۳۰۰، ۳۵۰، ۴۰۰، ۵۰۰، ۶۰۰، ۷۰۰، ۸۰۰، ۱۰۰۰
۱۲۵	۵۰، ۸۰، ۱۰۰، ۱۲۵، ۱۵۰، ۲۰۰، ۲۵۰، ۳۰۰، ۴۰۰، ۵۰۰، ۷۰۰
۱۶۰	۵۰، ۸۰، ۱۰۰، ۱۲۵، ۱۵۰، ۲۰۰، ۲۵۰، ۳۰۰، ۴۰۰، ۵۰۰

🏭 کاربردهای جک چهار میل پنوماتیک

• 🏗️ خطوط بسته‌بندی و مونتاژ صنعتی
• 🤖 سیستم‌های اتوماسیون صنعتی مبتنی بر PLC
• ⚙️ ماشین‌آلات صنعتی نیمه‌سنگین
• 📦 جابه‌جایی دقیق قطعات در خطوط تولید
• 🔧 پرس‌کاری و اعمال نیروهای صنعتی
• 🏭 صنایع فولاد، سدسازی و پرس‌های صنعتی (سایزهای خاص)
• 💨 سیستم‌های الکتروپنوماتیک مدرن

✅ چرا جک چهار میل را از پنوماتیک الیت بخرید؟

🏆 پنوماتیک الیت به‌عنوان مرجع فروش محصولات پنوماتیک در ایران، جک چهار میل پنوماتیک الیت را با بالاترین کیفیت، تنوع کامل و گارانتی شرکتی به صنعتگران محترم عرضه نموده است. مزایای خرید:

• ✅ موجودی کامل قطرهای ۳۲ تا ۱۶۰ میلی‌متر
• ✅ کورس‌های متنوع از ۲۵ تا ۱۰۰۰ میلی‌متر
• ✅ کیت تعمیراتی موجود در تمام سایزها
• ✅ گارانتی شرکتی
• ✅ پشتیبانی فنی تخصصی
• ✅ ارسال سریع به سراسر کشور
• ✅ قیمت رقابتی در بازار پنوماتیک

❓ سوالات متداول

⚙️ جک چهار میل چیست و چه تفاوتی با جک‌های دیگر دارد؟

جک چهار میل (SC) یک سیلندر پنوماتیک استاندارد ISO 15552 است که در آن چهار میله فولادی، درپوش‌های دو انتها را به بدنه استوانه‌ای متصل می‌کنند. این طراحی باعث استحکام بالا و قابلیت تعمیر آسان می‌شود.

📏 تفاوت قطر و کورس در انتخاب جک چیست؟

قطر (Bore) قدرت جک را تعیین می‌کند و کورس (Stroke) بازه حرکت شفت. برای انتخاب صحیح، ابتدا نیروی مورد نیاز را مشخص کرده و قطر مناسب را بر اساس آن انتخاب کنید، سپس طول حرکت مورد نیاز را برای تعیین کورس در نظر بگیرید.

🔄 جک چهار میل الیت دو طرفه است یا یک طرفه؟

جک چهار میل الیت از نوع دو طرفه (Double Acting) و مگنت‌دار است. نوار مغناطیسی روی پیستون امکان استفاده از سنسور مغناطیسی را فراهم می‌کند.

🌡️ محدوده دمای کاری این جک چقدر است؟

محدوده دمای کاری این جک از -۵ تا +۷۰ درجه سانتی‌گراد است.

💨 فشار کاری مناسب برای جک چهار میل چقدر است؟

فشار کاری مناسب این جک در محدوده ۱ تا ۹ بار است.

🔧 آیا کیت تعمیراتی برای این جک موجود است؟

بله، کیت تعمیراتی جک چهار میل الیت در تمام سایزها موجود است که امکان تعمیر و نگهداری طولانی‌مدت جک را فراهم می‌کند.

🛒 جک چهار میل پنوماتیک را از کجا بخریم؟

از پنوماتیک الیت، مرجع فروش محصولات پنوماتیک در ایران، با ضمانت اصالت و کیفیت.
