🔶 مقدمه
اگر در صنعت تولید، بسته‌بندی یا اتوماسیون صنعتی فعالیت دارید، حتماً می‌دانید که انتخاب یک جک پنوماتیک مناسب، تأثیر مستقیمی بر بهره‌وری و عمر مفید دستگاه‌های شما دارد.
در این مقاله، ۶ خانواده از بهترین جک‌های پنوماتیک الیت را معرفی می‌کنیم. بازار پنوماتیک نماینده انحصاری پنوماتیک الیت در ایران است.
✅️گام اول-محاسبه عملی مقدار وزن قابل جابجایی توسط جک های پنوماتیک
📐 فرمول‌های محاسبه نیرو
🔹 نیروی کورس رفت (خروج پیستون)
F = نیرو (kg) | D = قطر پیستون (cm) | P = فشار (bar)
🔸 نیروی کورس برگشت (بازگشت پیستون)
Fb = نیروی بازگشت (kg) | D = قطر پیستون (cm) | d = قطر میل‌پیستون (cm) | P = فشار (bar)
📌 نکته مهم:
🔹 فشار ۷ بار = ۷ کیلوگرم بر سانتی‌متر مربع
🔹 فشار۱ بار ≈ ۱ کیلوگرم بر سانتی‌متر مربع
🔹 تمامی محصولات پنوماتیک الیت در بازار پنوماتیک موجود است.
🔧 مثال عملی محاسبه نیروی جک پنوماتیک
📌 مسئله:
یک جک پنوماتیک با قطر ۴۰ میلی‌متر و فشار کاری ۷ بار داریم. نیروی کورس رفت و برگشت را محاسبه کنید.
📊 داده‌های مسئله:
🔹 قطر پیستون (D) = ۴۰ میلی‌متر = ۴ سانتی‌متر
🔹 فشار (P) = ۷ بار = ۷ کیلوگرم بر سانتی‌متر مربع
🔹 قطر میل‌پیستون (d) = ۱۶ میلی‌متر = ۱.۶ سانتی‌متر
🔹 عدد پی (π) ≈ ۳.۱۴
🔹 محاسبه نیروی کورس رفت (خروج پیستون):
سطح مقطع پیستون = (D² × π) / 4
سطح مقطع = (4² × 3.14) / 4 = (16 × 3.14) / 4 = 50.24 / 4 = 12.56 سانتی‌متر مربع
نیروی کورس رفت = فشار × سطح مقطع
نیروی کورس رفت = 7 × 12.56 = ۸۷.۹ کیلوگرم
✅ یک جک پنوماتیک با قطر ۴۰ میلی‌متر در فشار ۷ بار، نیروی حدود ۸۸ کیلوگرم در کورس رفت تولید می‌کند.
🔸 محاسبه نیروی کورس برگشت (بازگشت پیستون):
سطح مقطع میل‌پیستون = (d² × π) / 4
سطح مقطع میل‌پیستون = (1.6² × 3.14) / 4 = (2.56 × 3.14) / 4 = 8.04 / 4 = 2.01 سانتی‌متر مربع
سطح مقطع مؤثر برای کورس برگشت = 12.56 - 2.01 = 10.55 سانتی‌متر مربع
نیروی کورس برگشت = 7 × 10.55 = ۷۳.۸ کیلوگرم
✅ نیروی کورس برگشت حدود ۱۴٪ کمتر از نیروی کورس رفت است.
🧮 خلاصه فرمول‌ها:
نیروی کورس رفت = (D² × π) / 4 × P
نیروی کورس برگشت = ((D² − d²) × π) / 4 × P
💡 با این مثال می‌توانید برای هر سایز جک، نیروی مورد نیاز را محاسبه کنید. برای مشاوره رایگان با بازار پنوماتیک تماس بگیرید.
محاسبه نیروی جک پنوماتیک – مورد تأیید بازار پنوماتیک
| 📏 قطر (mm) | ⚡ نیروی کورس رفت (kg) |
|---|---|
| ۱۶ | ۱۴ |
| ۲۰ | ۲۲ |
| ۲۵ | ۳۵ |
| ۳۲ | ۵۷ |
| ۴۰ | ۸۸ |
| ۵۰ | ۱۴۰ |
| ۶۳ | ۲۲۲ |
| ۸۰ | ۳۵۸ |
| ۱۰۰ | ۵۶۰ |
| ۱۲۵ | ۸۷۵ |
| ۱۶۰ | ۱۴۳۴ |
| ۲۰۰ | ۲۲۴۰ |
| ۲۵۰ | ۳۵۰۰ |
📌 کاربرد جدول در انتخاب جک
🔹 تا ۵۰ کیلوگرم
سایز ۳۲ یا ۴۰
🔹 ۵۰ تا ۱۵۰ کیلوگرم
سایز ۵۰ یا ۶۳
🔹 ۱۵۰ تا ۴۰۰ کیلوگرم
سایز ۸۰ یا ۱۰۰
🔹 ۴۰۰ تا ۹۰۰ کیلوگرم
سایز ۱۲۵ یا ۱۶۰
🔹 بیش از ۹۰۰ کیلوگرم
سایز ۲۰۰ یا ۲۵۰
✅ گام دوم – انتخاب مدل فیزیکی
پس از تعیین سایز، نوبت به انتخاب مدل جک پنوماتیک می‌رسد. تمامی محصولات پنوماتیک الیت در بازار پنوماتیک موجود است.

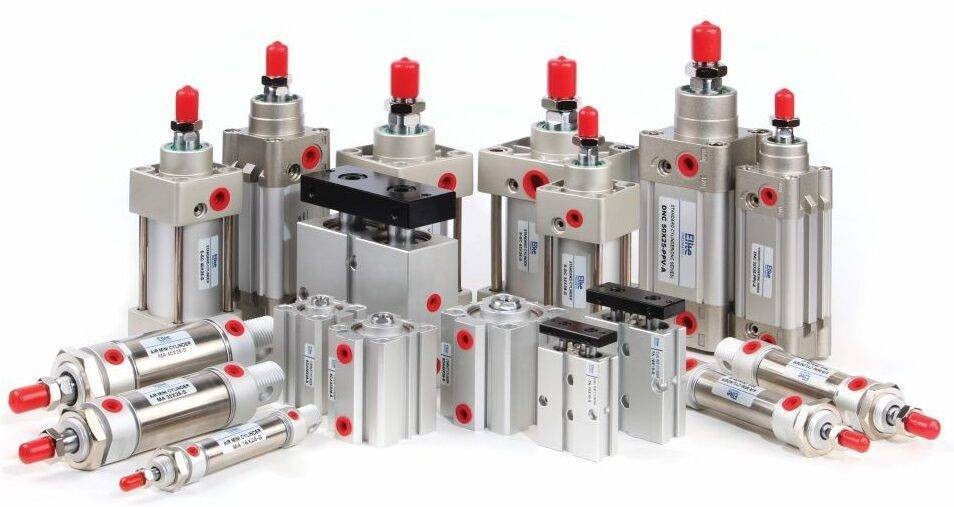

🏆 معرفی ۶ مدل برتر پنوماتیک الیت

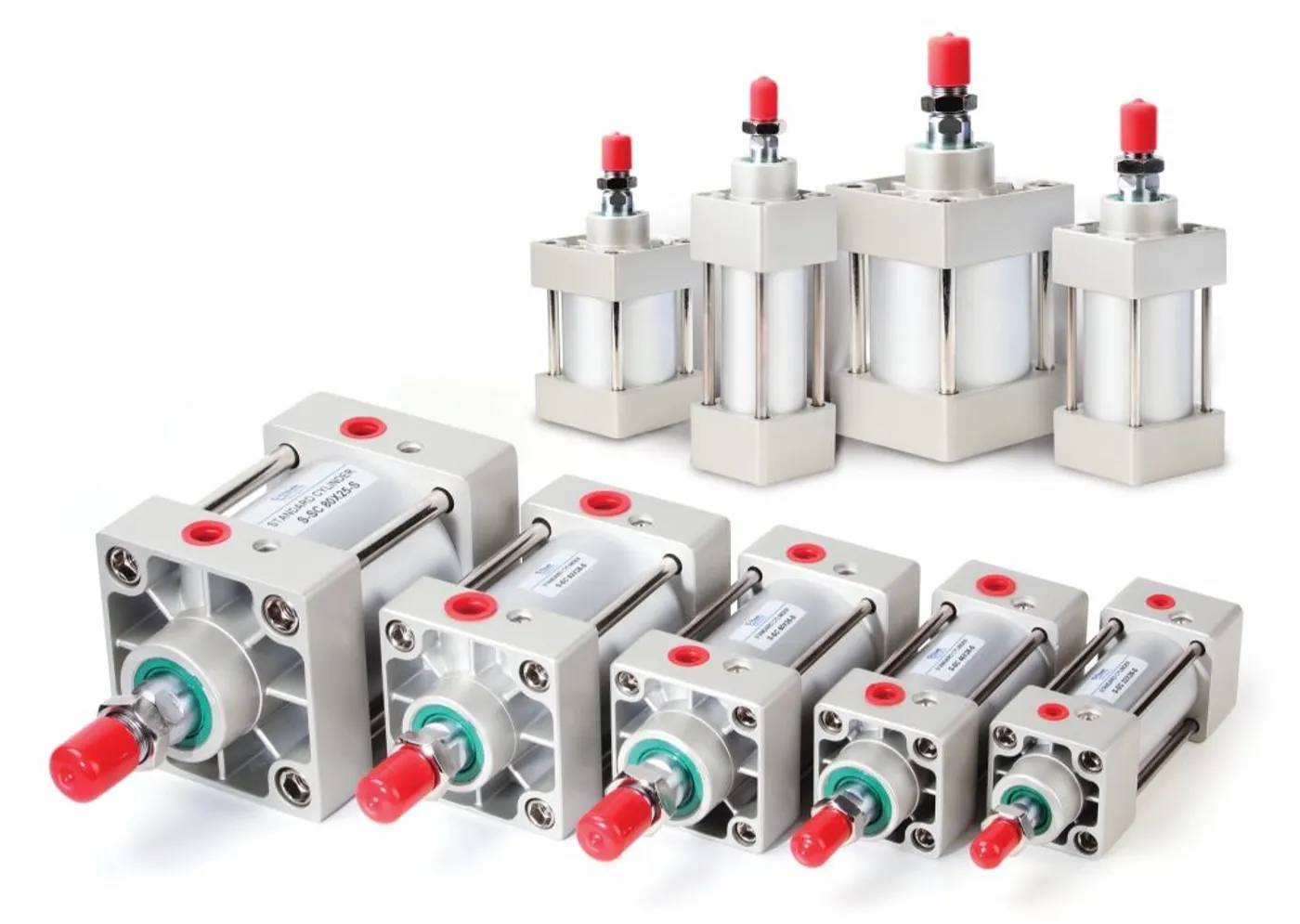

🔩 ۱. جک چهار میل (SC)
معرفی: پرفروش‌ترین جک پنوماتیک در ایران. قیمت مناسب، تعمیرپذیری آسان.
ویژگی‌ها: سایز ۳۲ تا ۲۵۰mm • کورس ۲۵ تا ۱۵۰۰mm • دوطرفه • مجهز به مگنت
✅ کاربرد: خطوط تولید، بسته‌بندی، صنایع فلزی و چوبی

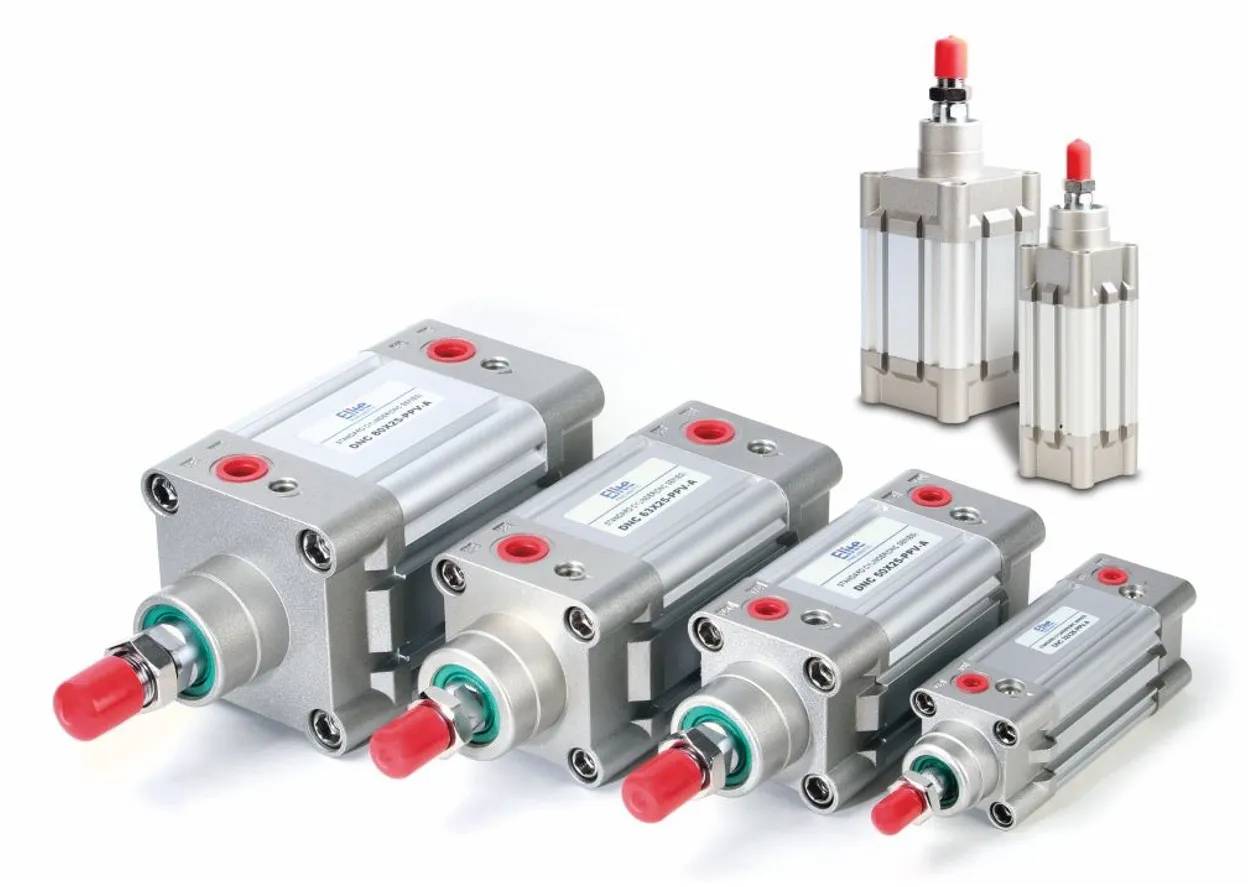

⚙️ ۲. جک پروفیلی (DNC)
معرفی: طراحی مدرن، بدنه آلومینیومی، مناسب صنایع غذایی و دارویی.
ویژگی‌ها: سایز ۳۲ تا ۱۲۵mm • کورس ۲۵ تا ۵۰۰mm • شیار نصب سنسور
✅ کاربرد: صنایع غذایی، دارویی، بهداشتی

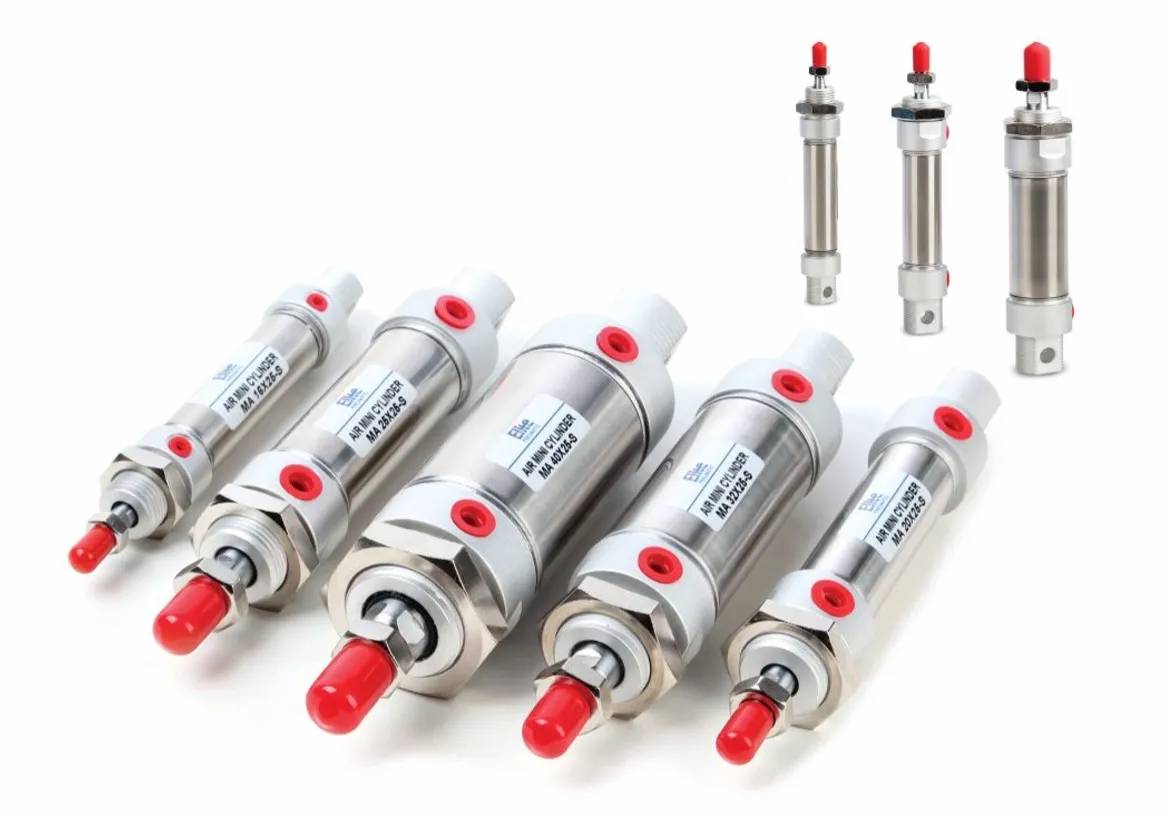

🖊️ ۳. جک قلمی (MA)
معرفی: بدنه استیل ضدزنگ، جمع‌وجور، ایده‌آل برای فضاهای محدود.
ویژگی‌ها: سایز ۸ تا ۴۰mm • کورس ۵ تا ۵۰۰mm • دوطرفه با مگنت
✅ کاربرد: ربات‌های سبک، پرتاب قطعه، دریچه‌های کوچک

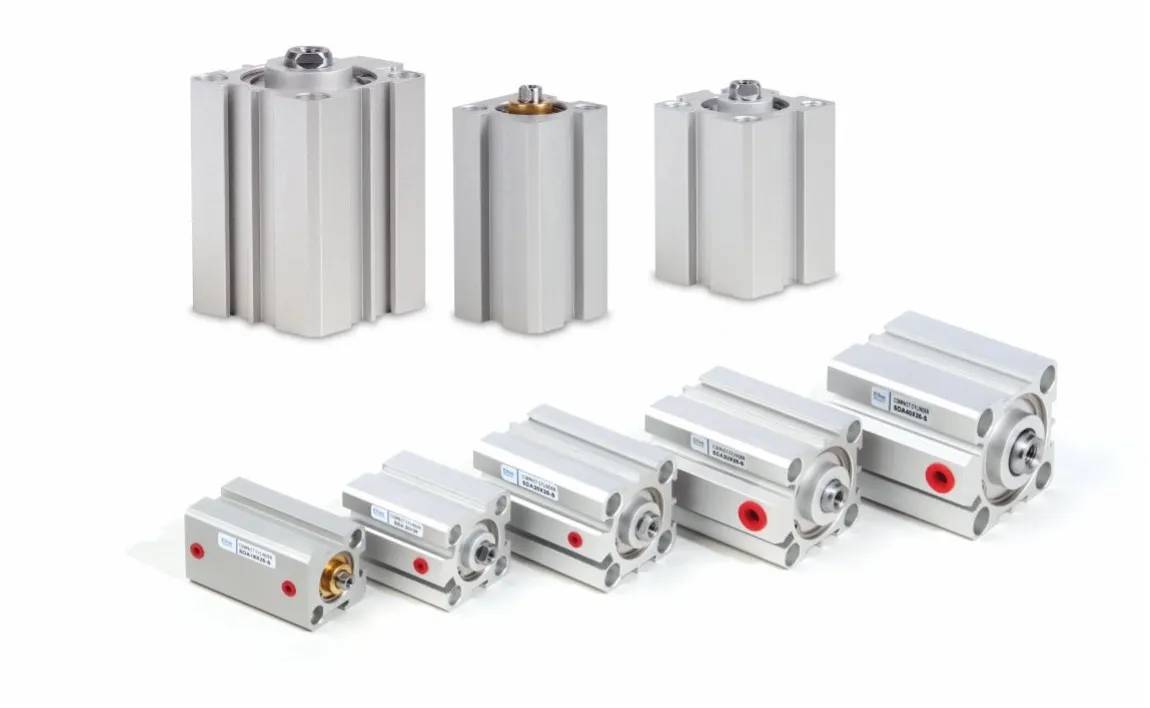

📦 ۴. جک کامپکت (SDA)
معرفی: «کتابی» با بدنه چهارگوش، کوتاه‌ترین طول نسبت به کورس.
ویژگی‌ها: سایز ۱۲ تا ۱۰۰mm • کورس ۱۰ تا ۱۰۰mm • نصب مستقیم
✅ کاربرد: فیکسچرهای مونتاژ، کلمپینگ، پرس‌های سبک

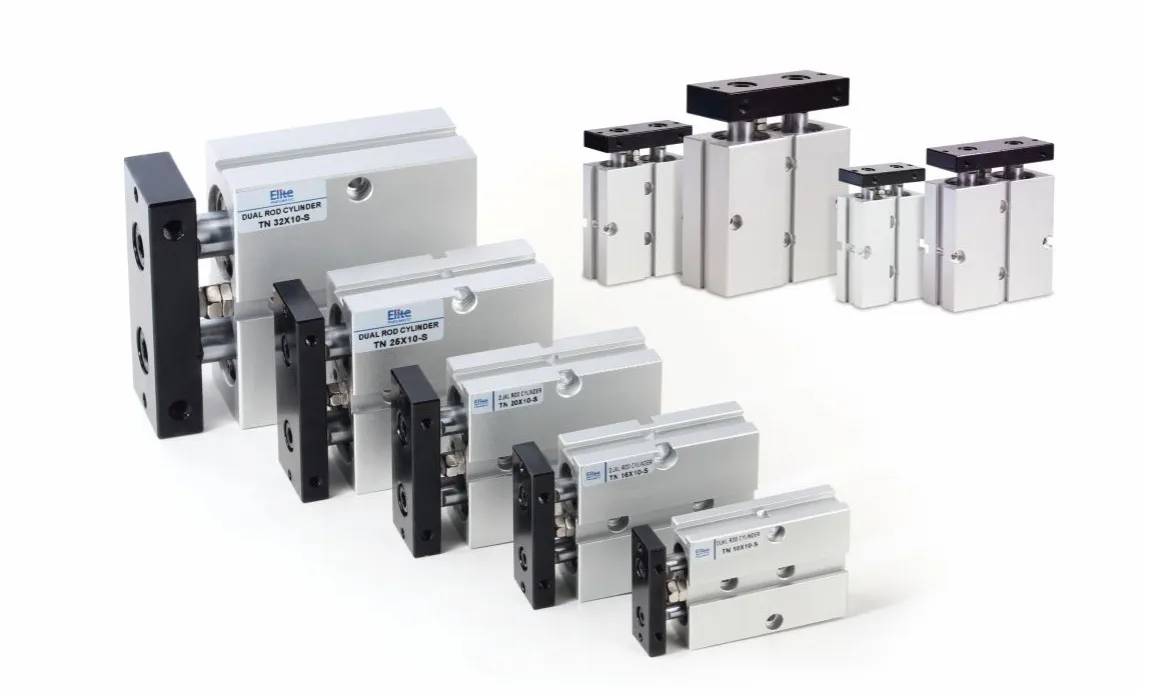

🔄 ۵. جک دو شفت (TN)
معرفی: دو پیستون و دو شفت، نیروی مضاعف، جلوگیری از چرخش شفت.
ویژگی‌ها: سایز ۱۰ تا ۳۲mm • کورس ۱۰ تا ۲۰۰mm • نیروی مجموع دو پیستون
✅ کاربرد: Pick & Place، بسته‌بندی، پرس‌کاری دقیق

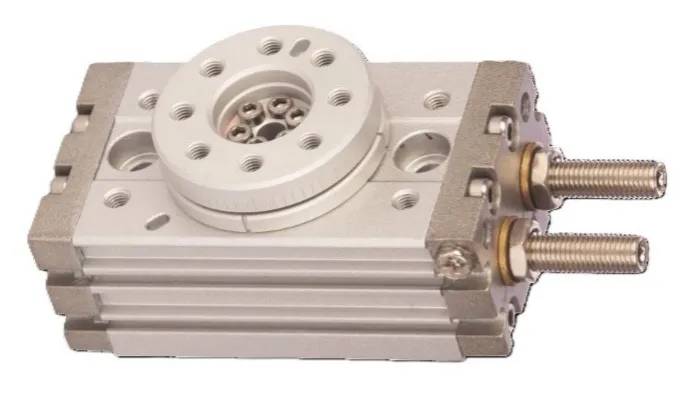

🎯 ۶. جک روتاری (MSQ)
معرفی: تبدیل حرکت خطی به دورانی با چرخ‌دنده و شانه، تا ۱۹۰ درجه.
ویژگی‌ها: زاویه ۰ تا ۱۹۰ درجه • ضربه‌گیر هیدرولیکی • میز دوار با بلبرینگ
✅ کاربرد: برگرداندن قطعات، مرتب‌سازی، مچ ربات‌ها
💡 ۳ نکته طلایی
انتخاب پنوماتیک الیت از بازار پنوماتیکسرمایه‌گذاری هوشمندانه است.
به جز جک دو شفت، سایر جک‌ها برای بار جانبی طراحی نشده‌اند.
در فضای محدود، جک کامپکت یا قلمی انتخاب بهتری است.
❓ سوالات متداول
جک چهار میل دارای ۴ میله خارجی است، اما جک پروفیلی بدنه یکپارچه آلومینیومی دارد.جک پروفیلی با توجه به شکل ظاهری که دارد برای محیط های که نصب به آلودگی محیط حساس هستند مناسب می باشند.
بله، تقریباً دو برابر جک معمولی هم‌سایز.
فقط از نماینده انحصاری بازار پنوماتیک خرید کنید.
چرخش قطعات در زوایای ۹۰ یا ۱۸۰ درجه در خطوط مونتاژ.
تا ۱۰ میلیون سیکل در شرایط استاندارد.
✅ جمع‌بندی
انتخاب جک پنوماتیک مناسب، ترکیبی از محاسبات دقیق و شناخت مدل‌هاست. در این مقاله ۶ خانواده پنوماتیک الیت را معرفی کردیم.
برای خرید جک پنوماتیک الیت و مشاوره رایگان، با بازار پنوماتیک تماس بگیرید.
