راهنمای انتخاب شیر برقی پنوماتیک

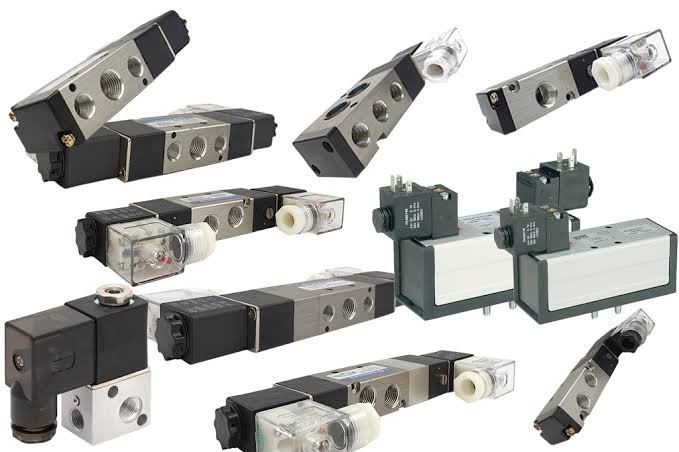

⚙️ راهنمای جامع و گامبهگام انتخاب شیر برقی پنوماتیک (همراه با جدول و کدینگ)
آیا بهدنبال راهنمایی دقیق و اصولی برای انتخاب یک شیر برقی پنوماتیک مناسب هستید؟ انتخاب اشتباه شیر برقی میتواند به افت فشار، کاهش سرعت عملگرها، افزایش مصرف انرژی و حتی توقف خط تولید منجر شود. در این مقاله جامع، با یک فرآیند گامبهگام و کاملاً فنی، شما را با تمام معیارهای کلیدی از جمله حداقل فشار کاری، نوع عملکرد، سایز، ولتاژ، شرایط محیطی و حتی کدینگ آشنا میکنیم.
🔧 قدم اول: انتخاب بر اساس حداقل فشار کاری (مستقیم یا پایلوتدار؟)
نخستین و مهمترین گام در طراحی یک مدار پنوماتیک کارآمد، بررسی حداقل فشار کاری مورد نیاز سیستم و تطابق آن با مکانیزم تحریک شیر است. بهطور کلی، شیرهای برقی پنوماتیک از نظر نحوه عملکرد به دو دسته اصلی تقسیم میشوند:
- شیر برقی با عملکرد مستقیم (Direct Acting): این شیرها برای باز و بسته شدن، مستقیماً از نیروی مغناطیسی بوبین استفاده میکنند و برای عملکرد صحیح نیازی به حداقل فشار سیال ندارند (قابل استفاده از فشار صفر).
- شیر برقی پایلوتدار (Pilot-Operated): این شیرها از فشار خود سیال (هوای فشرده) برای کمک به جابجایی مغناطیس و باز کردن مسیر اصلی استفاده میکنند و برای عملکرد صحیح نیاز به حداقل اختلاف فشار (معمولاً حدود ۰.۵ تا ۱.۵ بار) دارند.
جدول مقایسه عملکرد مستقیم و پایلوتدار:
| نوع عملکرد | نیاز به حداقل فشار | دبی عبوری | کاربرد پیشنهادی |
|---|---|---|---|
| مستقیم | خیر (قابل استفاده از فشار ۰) | محدود | سیستمهای با فشار متغیر، جکهای کوچک |
| پایلوتدار | بله (حداقل ۰.۵ بار) | بالا | خطوط اصلی، جکهای بزرگ، پرسرعت |
🧩 قدم دوم: انتخاب بر اساس عملکرد مورد نیاز
انواع شیرها بر اساس تعداد پورت و تعداد وضعیتهای کاری مشخص میشوند:
- شیر ۲/۲: قطع و وصل کامل جریان (ON/OFF)
- شیر ۳/۲: کنترل جکهای یکطرفه یا شیر پایلوت
- شیر ۵/۲: کنترل جکهای دوطرفه (رفت و برگشت)
- شیر ۵/۳: کنترل جکهای دوطرفه با قابلیت توقف در وسط مسیر
جدول انتخاب نوع شیر بر اساس عملگر:
| نوع عملگر (جک) | نوع شیر پیشنهادی | توضیح |
|---|---|---|
| جک یکطرفه | ۳/۲ | کنترل حرکت رفت با باد و برگشت با فنر |
| جک دوطرفه | ۵/۲ | کنترل حرکت رفت و برگشت با باد |
| نیاز به توقف در وسط مسیر | ۵/۳ | وضعیت وسط مسیرها را میبندد یا تخلیه میکند |
📊 قدم سوم: محاسبه و انتخاب سایز شیر برقی
بهترین معیار برای انتخاب سایز، ضریب جریان (Cv یا Kv) است که توسط سازنده در کاتالوگ محصول درج میشود.
جدول تخمینی سایز شیر بر اساس قطر و کورس جک (فشار ۶ بار، زمان ۱ ثانیه):
| سایز پورت شیر | ضریب جریان تقریبی (Cv) | کاربرد پیشنهادی (قطر جک × کورس) |
|---|---|---|
| ۱/۴ اینچ | ۰.۸ - ۱.۲ | جکهای کوچک (قطر ≤ ۴۰ میلیمتر، کورس ≤ ۱۰۰ میلیمتر) |
| ۳/۸ اینچ | ۱.۵ - ۲.۵ | جکهای متوسط (قطر ۵۰-۸۰ میلیمتر، کورس ≤ ۲۰۰ میلیمتر) |
| ۱/۲ اینچ | ≥ ۳ | جکهای بزرگ و کاربردهای پرسرعت |
⚡ قدم چهارم: انتخاب نوع بوبین بر اساس سیستم کنترل و ولتاژ
- بوبین DC (۲۴V، ۱۲V): جریان هجومی ندارند، برای PLC و باتری ایدهآل هستند.
- بوبین AC (۲۲۰V، ۱۱۰V): جریان هجومی بالا دارند، اما احتمال سوختن بیشتر است.
🌡️ قدم پنجم: توجه به شرایط محیط کار
- دمای بالا: از بوبین با کلاس حرارتی F یا H استفاده کنید.
- رطوبت و گردوغبار: IP65 برای محیطهای معمولی، IP67 برای شستشو.
- خطر انفجار: از شیرهای با تأییدیه ATEX یا IECEx استفاده کنید.
🛠️ جدول عیبیابی سریع
| علامت مشکل | علت احتمالی | راهکار فوری |
|---|---|---|
| جک با سرعت کم حرکت میکند | سایز شیر کوچک است | سایز پورت را افزایش دهید |
| صدای تقتق یا لرزش | فشار پایلوت تأمین نشده | فشار ورودی را افزایش دهید |
| بوبین داغ میکند یا میسوزد | ولتاژ نامناسب | ولتاژ را تنظیم کنید |
| شیر با برق کار نمیکند اما دستی کار میکند | بوبین سوخته یا سوکت خراب | بوبین یا سوکت را تعویض کنید |

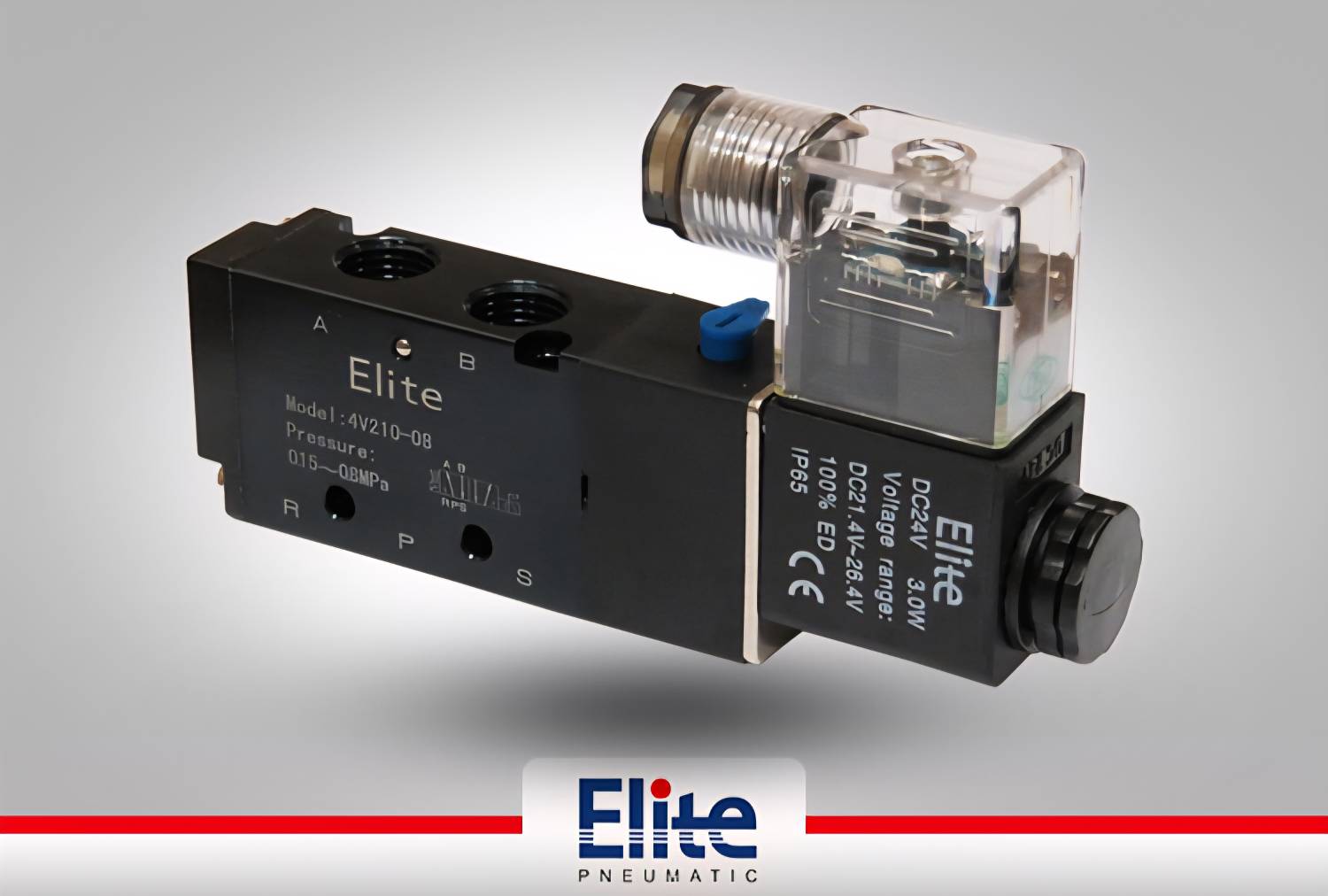

📦 کالبدشکافی کد سفارش (مثال: 4V210-08-DC24V)
| بخش کد | معنی | توضیح |
|---|---|---|
| 4V | سری محصول | خانواده شیرهای کتابی ۵/۲ و ۵/۳ |
| 2 | سایز بدنه | سایز ۲۰۰ برای دبی متوسط |
| 1 | تعداد بوبین | ۱ = تکبوبین / ۲ = دوبوبین |
| 0 | تحریک دستی | ۰ = فشاری / ۱ = قفلشونده |
| 08- | سایز پورت | ۱/۴ اینچ |
| -DC24V | ولتاژ | ۲۴ ولت مستقیم (استاندارد PLC) |
📋 چکلیست نهایی سفارش
- نوع عملکرد: مستقیم یا پایلوتدار
- مدار عملکرد: ۵/۲، ۵/۳، ۳/۲ یا ۲/۲
- سایز پورت و دبی (Cv)
- ولتاژ و نوع جریان بوبین
- درجه حفاظت (IP) و کلاس حرارتی
- نوع سوکت و تحریک دستی
- کد کامل محصول (مانند 4V210-08-DC24V)
✅ با تکیه بر این راهنما، میتوانید با اطمینان کامل شیر برقی مورد نیاز خود را انتخاب و سفارش دهید.
