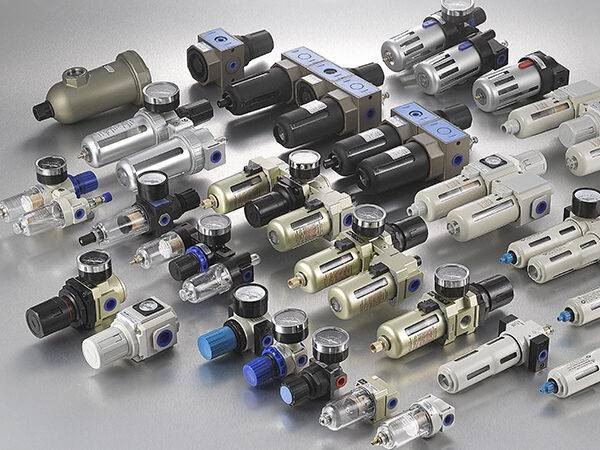

راهنمای نصب فیلتراسیون سیستم های پنوماتیک

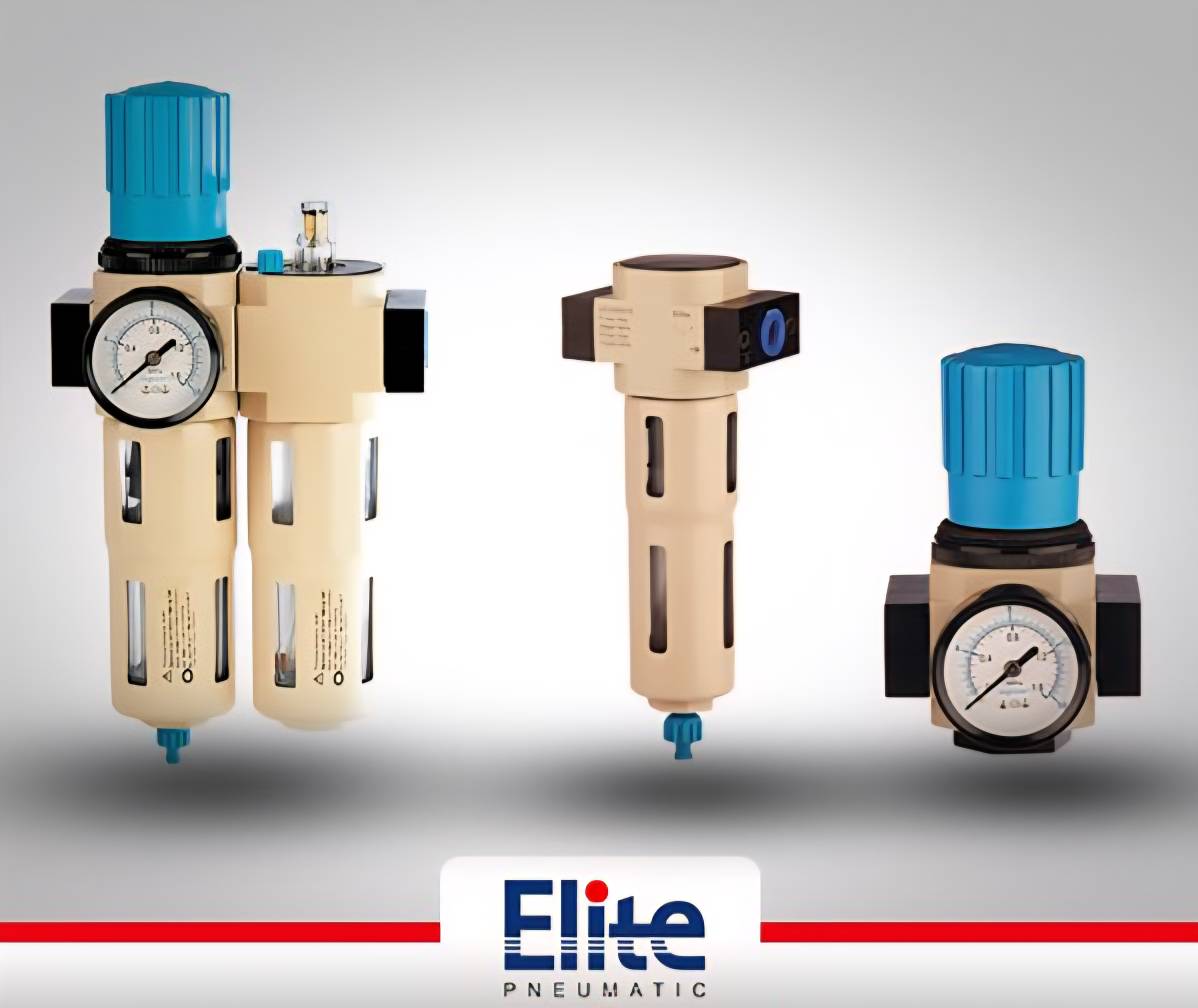

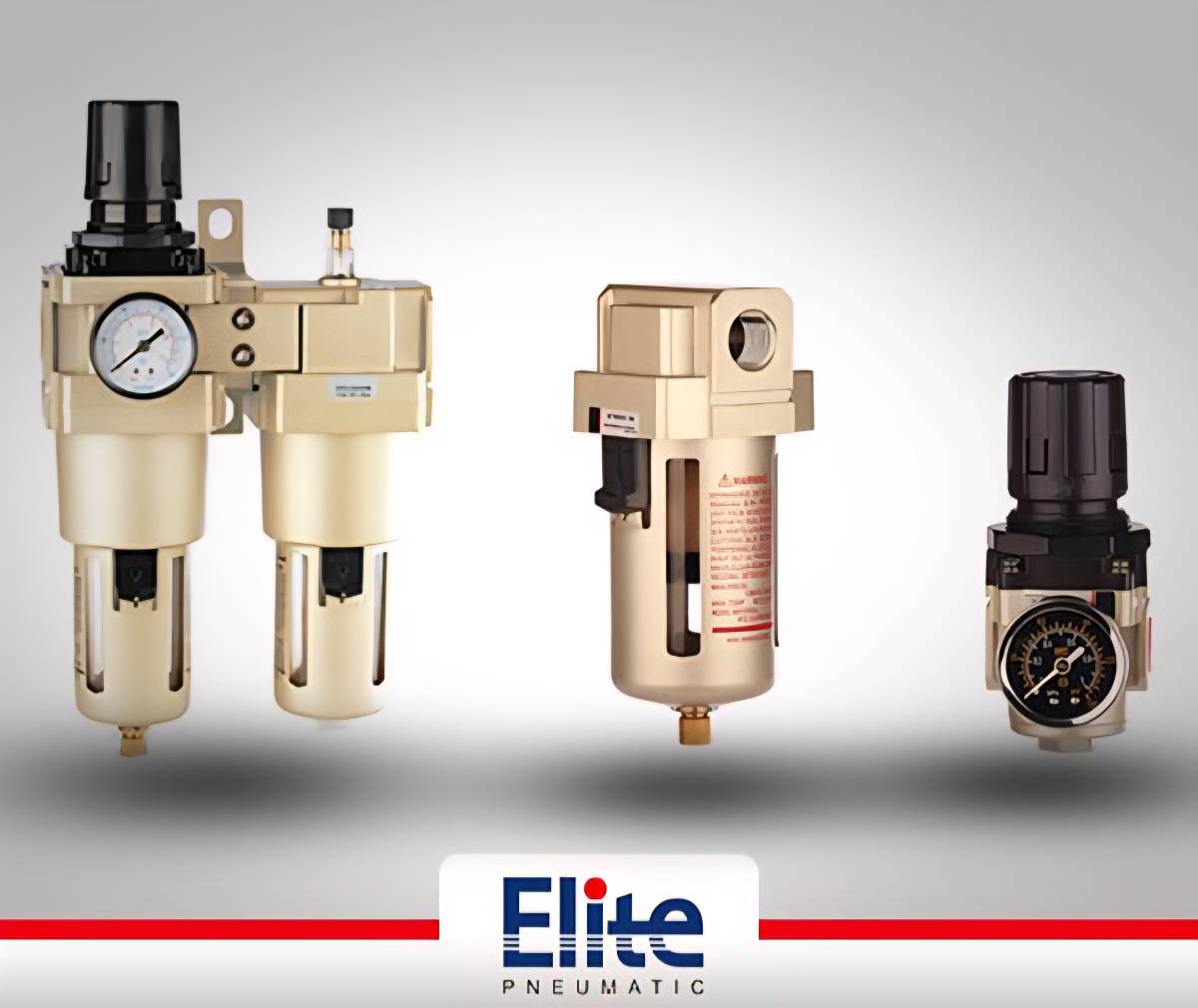

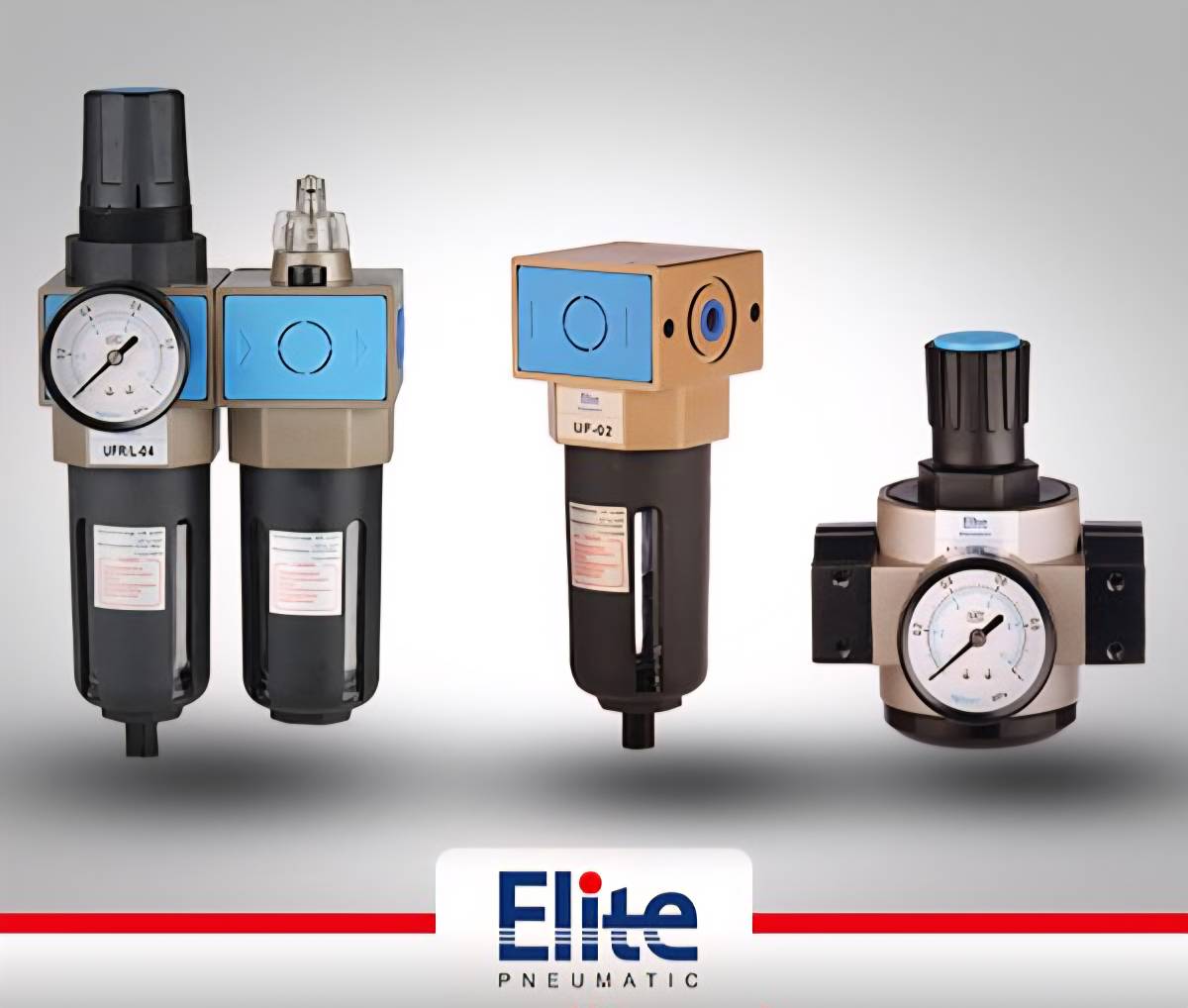

چگونگی نصب فیلتراسیون برند الیت در طرح های ایرتک،شاکو،فستو،متال ورک و SMS
راهنمای جامع نصب و تنظیم واحد مراقبت پنوماتیک (FRL)
زمان مطالعه: ۶ دقیقه
سیستمهای پنوماتیک قلب تپندهی خطوط تولید صنعتی هستند. واحد مراقبت پنوماتیک یا مجموعه FRL (Filter, Regulator, Lubricator) شامل سه بخش اصلی فیلتر، رگلاتور و روغنزن است. این مقاله با پشتیبانی فنی تیم بازار پنوماتیک تهیه شده و پنوماتیک الیت مرجع معتبر تأمین قطعات با کیفیت بالا و قیمت مناسب در این حوزه است.
۱. واحد مراقبت پنوماتیک چیست؟
یک واحد مراقبت استاندارد از سه جزء اصلی تشکیل شده است:
- فیلتر (Filter): جداسازی ذرات گردوغبار، زنگزدگی و قطرات آب از هوای فشرده
- رگلاتور (Regulator): تنظیم و تثبیت فشار هوای خروجی
- روغنزن (Lubricator): روانکاری قطعات متحرک با مهی روغنی
۲. چرا استفاده از FRL ضروری است؟
- افزایش عمر مفید سیلندرها و شیرها با حذف رطوبت و ذرات ساینده
- کاهش هزینههای تعمیر و نگهداری با جلوگیری از خوردگی
- بهبود دقت عملکرد با تأمین فشار هوای ثابت و یکنواخت
۳. آموزش نصب گامبهگام
ترتیب نصب: فیلتر → رگلاتور → روغنزن
ابزارهای مورد نیاز
- آچار فرانسه و آچار آلن متناسب با سایز اتصالات
- نوار تفلون برای آببندی رزوهها
مراحل نصب
مرحله اول: انتخاب مکان مناسب
- دور از حرارت مستقیم، رطوبت و گردوغبار محیطی باشد
- دسترسی به پیچهای تنظیم و دریچهی تخلیه بهراحتی امکانپذیر باشد
- مجموعه کاملاً بهصورت عمودی (کاپ روغنی و فیلتر به سمت پایین) نصب شود
مرحله دوم: نصب فیلتر (تصفیهکننده)
فیلتر را مستقیماً به ورودی هوای فشرده متصل کنید. به فلشهای حکشده روی بدنه دقت کنید که جهت ورود و خروج هوا را نشان میدهند. برای جلوگیری از نشتی، حداکثر ۳ دور نوار تفلون را در جهت مخالف رزوه بپیچید.
مرحله سوم: نصب رگلاتور (تنظیمکننده فشار)
رگلاتور را به خروجی فیلتر متصل کنید. دقت کنید که مانومتر در وضعیت روبرو و قابلرویت باشد تا پس از راهاندازی بهراحتی بتوانید فشار را بخوانید. در محصولات پنوماتیک الیت، معمولاً مانومترهایی با درجهبندی دقیق و بدنهی ضدضربه استفاده شده است.
مرحله چهارم: نصب روغنزن (روانکننده)
آخرین قطعه، روغنزن است که به خروجی رگلاتور وصل میشود. پیش از نصب، حتماً مخزن آن را تا خط نشانهی مجاز از روغن مخصوص پر کنید. بسیاری از مدلهای موجود در بازار پنوماتیک دارای کاسههای شفاف با درجهبندی هستند که سطح روغن را بهخوبی نشان میدهند.
نکته: توجه داشته باشید که یک واحد مراقبت شامل فیلتر،رگولاتور و روغن زن میباشد و هر یک از موارد گفته شده به صورت تکی نیز موجود میباشند. ۴. تنظیمات طلایی
الف) تنظیم فشار کاری (رگلاتور)
- دستهی رگلاتور را به سمت بیرون بکشید تا در حالت آزاد (Unlock) قرار گیرد.
- با چرخاندن در جهت عقربههای ساعت، فشار افزایش و در خلاف آن کاهش مییابد.
- فشار استاندارد برای اغلب تجهیزات پنوماتیک بین ۵ تا ۷ بار (0.5 تا 0.7 مگاپاسکال) است.
- پس از رسیدن به عدد مدنظر روی مانومتر، دسته را به داخل فشار دهید تا قفل (Lock) شود.
ب) تنظیم میزان روغنکاری (روغنزن)
- پیچ تنظیم قطرهچکان (که معمولاً روی کاسهی روغنزن قرار دارد) را بهآرامی باز کنید.
- در حین مصرف هوا (هنگام کار سیلندر)، تعداد قطرات روغن را در محفظهی شیشهای مشاهده کنید.
- میزان ایدهآل، ۱ تا ۲ قطره در هر ۱۰ تا ۲۰ سیکل کاری است. زیادهروی در روغن باعث چسبندگی شیرها و کاهش راندمان میشود.
۵. جدول عیبیابی سریع
| نشانه | علت | راهکار |
|---|---|---|
| نوسان فشار | کثیفی دیافراگم | تعویض رگلاتور |
| آب در خروجی | کاپ فیلتر پر | تخلیهی دستی |
| داغ شدن | کمبود روغن | تنظیم روغنزن |
| افت فشار | گرفتگی فیلتر | تعویض فیلتر |
۶. ۷ نکتهی طلایی
۷. سوالات متداول
خیر، با رعایت ترتیب و فلشها، اپراتور فنی هم میتواند نصب کند. پنوماتیک الیت دفترچه فارسی دارد.
وقتی سطح روغن به زیر خط قرمز رسید، پر کنید. هرگز خالی نگذارید.
خیر، شیرهای "Lubrication free" نیازی ندارند. در این صورت روغنزن را حذف کنید.
از مراکز معتبر مثل بازرگانی بازار پنوماتیک (نماینده پنوماتیک الیت) خرید کنید .
سخن پایانی
یک واحد مراقبت پنوماتیک که بهدرستی نصب و تنظیم شده باشد، نهتنها از تجهیزات شما محافظت میکند، بلکه مصرف انرژی را نیز بهینه میسازد. با اجرای دستورالعملهای بالا و بررسی دورهای، سالها بدون دغدغه از سیستم خود استفاده کنید.
