🏭 معماری نوین اتوماسیون صنعتی: شبیهسازی و مستندسازی مدارات پنوماتیک با EPLAN Fluid
⚙️ مقدمه
در عصر اتوماسیون صنعتی، سیستمهای پنوماتیک بهعنوان یکی از ارکان کلیدی تولید، نقش حیاتی در صنایع مختلف از خودروسازی تا بستهبندی ایفا میکنند. با گسترش پیچیدگی فرآیندها، طراحی دستی مدارات پنوماتیک نهتنها زمانبر و پرهزینه، بلکه مستعد خطاهای انسانی است که میتواند هزینههای جبرانناپذیری به همراه داشته باشد. EPLAN Fluid بهعنوان یک راهحل جامع، فرآیند طراحی را از یک کار دستی و زمانبر به یک مهندسی هوشمند و یکپارچه تبدیل میکند.
🖥️ برخلاف تصور رایج که EPLAN را صرفاً یک نرمافزار طراحی تابلو برق میداند، افزونه تخصصی Fluid این نرمافزار را به یکی از قدرتمندترین ابزارهای طراحی سیستمهای توان سیال (Fluid Power) تبدیل کرده است. با توجه به رشد چشمگیر بازار پنوماتیک در سالهای اخیر و افزایش تقاضا برای سیستمهای اتوماتیک، آشنایی با ابزارهای پیشرفتهای مانند EPLAN برای فعالان این حوزه بیش از پیش ضروری شده است.
📊 EPLAN Fluid یک ابزار مهندسی برای طراحی خودکار و مستندسازی مدارات در سیستمهای هیدرولیک، پنوماتیک، خنککننده و روغنکاری است که کاملاً مطابق با استانداردهای بینالمللی مانند ISO 1219 توسعه یافته است. این نرمافزار، یکی از کاربردیترین ابزارهایی است که در بازار پنوماتیک بهعنوان یک راهحل حرفهای برای مهندسان و طراحان سیستمهای اتوماسیون توصیه میشود.
🎯 چرا EPLAN Fluid؟
چیزی که این نرمافزار را از سایر ابزارهای CAD متمایز میکند، رویکرد یکپارچه و مبتنی بر داده آن است. EPLAN فقط خطوط و سمبلها را رسم نمیکند؛ بلکه یک پایگاه داده هوشمند از تمام اجزای مدار ایجاد میکند که امکان تولید خودکار گزارشات، لیست قطعات و مدارک فنی را فراهم میآورد.
🔧 اگر به دنبال بهروزترین روشهای طراحی در سیستم های پنوماتیک هستید، استفاده از EPLAN میتواند شما را چند گام جلوتر بیندازد. در پنوماتیک الیت، همواره بر اهمیت بهرهگیری از ابزارهای استاندارد و مبتنی بر داده در پروژههای صنعتی تأکید میشود.
✅ مهمترین مزایای استفاده از EPLAN Fluid عبارتاند از:
| مزیت | توضیح |
|---|---|
| ⏱️ کاهش زمان طراحی | کتابخانههای سمبل استاندارد و قابلیت کپی هوشمند، زمان ترسیم را تا ۷۰٪ کاهش میدهد |
| 🚫 حذف خطاهای انسانی | شمارهگذاری خودکار و ارجاعات متقابل، خطاهای ناشی از کار دستی را به صفر میرساند |
| 🔗 یکپارچگی کامل | ارتباط خودکار بین مدارات برق و پنوماتیک در یک پروژه واحد |
| 📄 مستندسازی خودکار | تولید خودکار لیست قطعات، لیست لولهها،شیلنگ ها و مدارک مونتاژ |
| 🧊 مسیریابی سهبعدی | محاسبه دقیق طول لولهها و بررسی تداخلات پیش از نصب |
🧪 مطالعه موردی: کنترل غیرمستقیم سیلندر دوطرفه
در این بخش، یک مثال کاملاً عملی و استاندارد از کنترل الکتروپنوماتیک را پیادهسازی میکنیم که یکی از رایجترین سناریوهای طراحی در صنعت را نشان میدهد. این مثال، از جمله مباحث کلیدی است که در دورههای آموزشی پنوماتیک الیت بهعنوان یک پروژه عملی مطرح میشود.

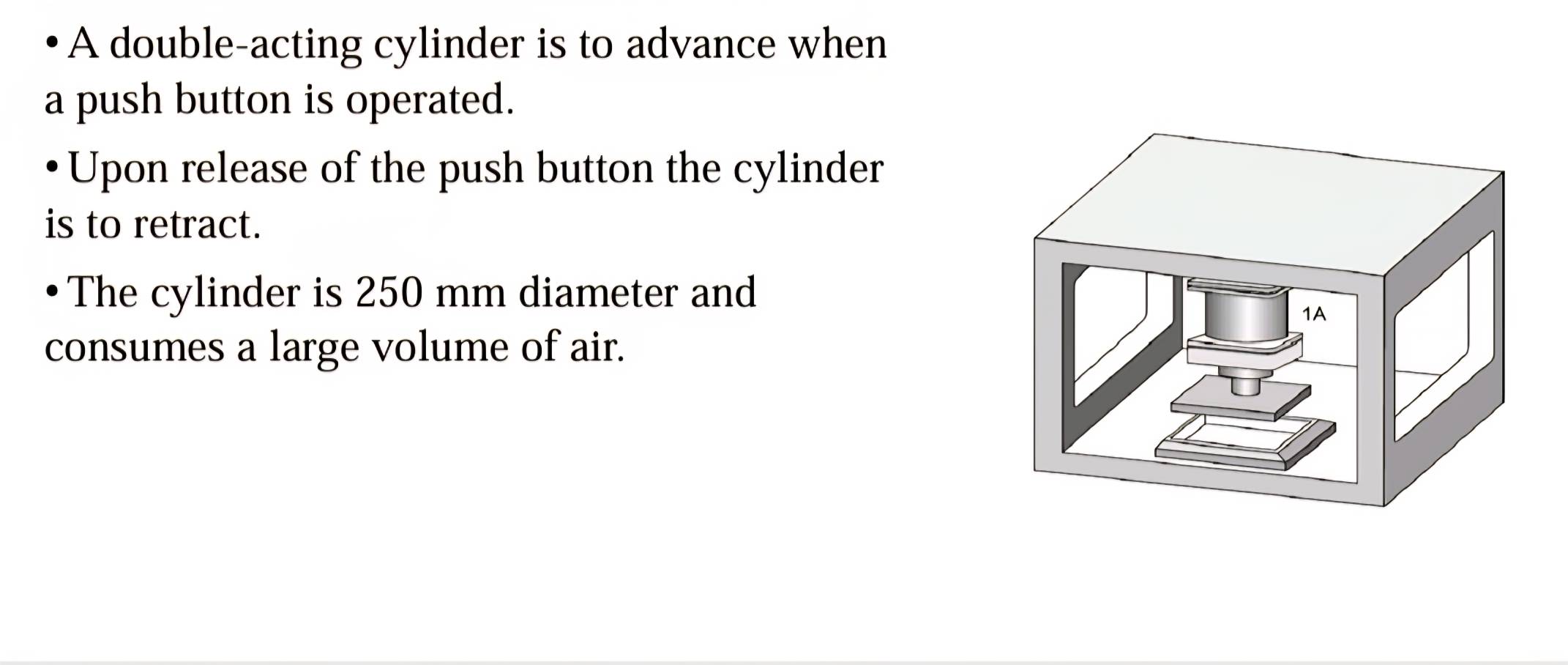

📋 شرح مسئله
- یک سیلندر دوطرفه با قطر ۲۵۰ میلیمتر باید با فشردن یک دکمه به جلو حرکت کند.
- با رها کردن دکمه، سیلندر باید به عقب بازگردد.
- به دلیل قطر زیاد سیلندر، حجم هوای مصرفی بسیار بالا است و نیاز به طراحی خاصی دارد.
🧠 چرا کنترل غیرمستقیم؟
برای کنترل سیلندرهای با سرعت بالا یا قطر بزرگ، میزان جریان هوای مورد نیاز، استفاده از یک شیر کنترل با سایز بزرگ را الزامی میکند. نیروی عملیاتی مورد نیاز برای فعالسازی مستقیم این شیرها ممکن است نسبتاً زیاد باشد. در این حالت، روش کنترل غیرمستقیم ترجیح داده میشود. در این روش، یک شیر کوچکتر (۳/۲) که بهراحتی با یک دکمه فعال میشود، یک سیگنال پیلوت را به شیر اصلی ۵/۲ ارسال میکند تا آن را تغییر وضعیت دهد. این رویکرد، یکی از استانداردهای پذیرفتهشده در بازار پنوماتیک حرفهای است.

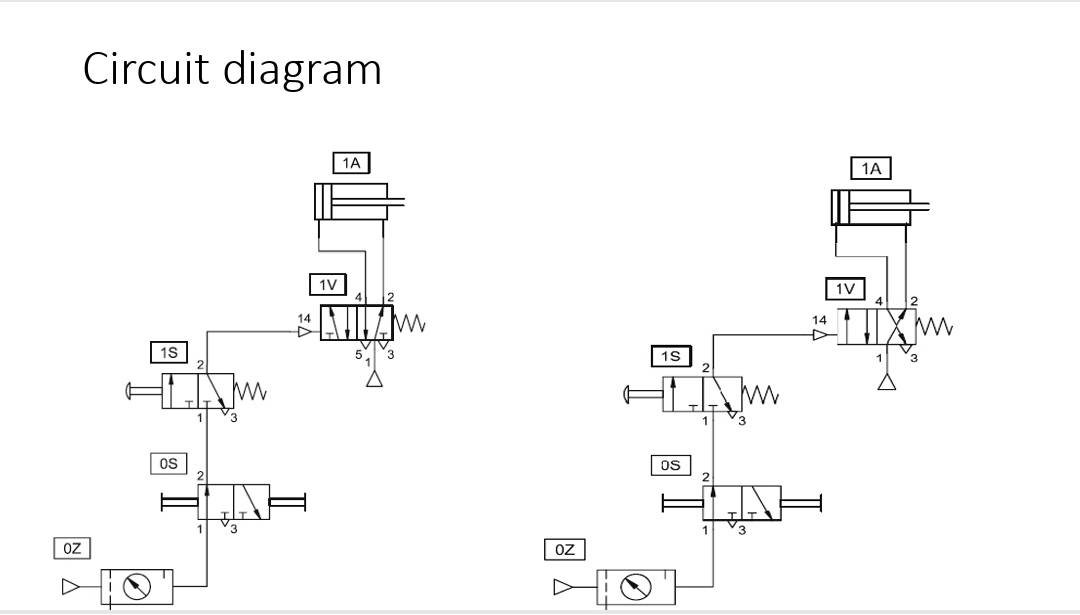

🗂️ اجزای مدار بر اساس استاندارد ISO 1219
| شناسه قطعه | نام قطعه | توضیح |
|---|---|---|
| `0Z` | واحد آمادهسازی هوا | شامل فیلتر، رگولاتور و روغنکار |
| `0S` | شیر قطع و وصل اصلی | برای قطع و وصل جریان هوا |
| `1S` | شیر کنترل ۳/۲ با دکمه فشاری | شیر فرمان کوچک برای تولید سیگنال پیلوت |
| `1V` | شیر کنترل جهت ۵/۲ با عملکرد فنری | شیر اصلی برای کنترل سیلندر |
| `1A` | سیلندر دوطرفه | عنصر کاری اصلی با قطر ۲۵۰ میلیمتر |
⚡ نحوه عملکرد مدار
🔵 حالت اول: فشردن دکمه (حرکت به جلو)
- اپراتور دکمه را فشار میدهد و شیر کوچک
1Sفعال میشود. - شیر
1Sیک سیگنال پنوماتیک به پورت ۱۴ شیر اصلی1Vمیفرستد. - شیر اصلی
1Vمعکوس شده و مسیر هوا عوض میشود. - هوای فشرده به سمت پیستون سیلندر
1Aرفته و پیستون به جلو حرکت میکند.
🔴 حالت دوم: رها کردن دکمه (حرکت به عقب)
- اپراتور دکمه را رها میکند و شیر
1Sبه حالت اولیه بازمیگردد. - پورت کنترل شیر اصلی
1V(پورت ۱۴) به اتمسفر متصل شده و سیگنال پیلوت قطع میشود. - شیر اصلی
1Vبا برگشت فنری به وضعیت اولیه خود بازمیگردد. - مسیر هوا مجدداً تغییر کرده و سیلندر به عقب بازمیگردد.
💡 نکته کلیدی: اگر دکمه رها شود، جهت حرکت بلافاصله معکوس شده و میله پیستون جمع میشود. بنابراین، تغییر جهت حرکت بدون آنکه میله پیستون به موقعیت ابتدایی یا انتهایی خود برسد، امکانپذیر است. از آنجایی که شیر 1V فاقد عملکرد حافظهای است، بلافاصله پس از رها کردن دکمه، وضعیت خود را تغییر میدهد.
🛠️ پیادهسازی در EPLAN Fluid (مراحل عملی)
برای طراحی این مدار در نرمافزار EPLAN، مراحل زیر را گامبهگام دنبال کنید. تسلط بر این مراحل، یکی از مهارتهای کلیدی است که در پنوماتیک الیت به مهندسان و تکنسینهای فعال در بازار پنوماتیک آموزش داده میشود:
| مرحله | اقدام در EPLAN |
|---|---|
| ۱ | یک پروژه جدید بر اساس پروژه پایه `FL_1219-2_bas001.zw9` ایجاد کنید تا شمارهگذاری مطابق با استاندارد ISO 1219-2 انجام شود |
| ۲ | یک صفحه از نوع "Fluid power schematic" در پروژه ایجاد کنید |
| ۳ | از کتابخانه سمبلهای ISO 1219، اجزای مدار را به صفحه اضافه کنید: شیر اصلی ۵/۲ با عملکرد فنری (1V)، شیر کنترل ۳/۲ با دکمه فشاری (1S)، سیلندر دوطرفه (1A) و واحد آمادهسازی هوا (0Z) |
| ۴ | مسیرهای هوا را مطابق با مدار استاندارد به هم متصل کنید: منبع هوا → 1 شیر اصلی → 2 سیلندر (سمت جمعشدگی) و منبع هوا → 1 شیر اصلی → 4 سیلندر (سمت بازشدگی) و خروجی شیر فرمان 1S → پورت 14 شیر اصلی 1V |
| ۵ | نرمافزار بهصورت خودکار شناسههایی مانند P0.1، P0.2 و ... را به قطعات اختصاص میدهد (مطابق با استاندارد ISO 1219-2) |
| ۶ | برای نمایش یکپارچگی کامل، مدار الکتریکی فرمان را در صفحهای جداگانه طراحی کرده و از طریق ارجاعات متقابل، دکمه را به شیر برقی متصل کنید |
| ۷ | در صورت نیاز به گسترش مدار در چند صفحه، از قابلیت Smart connect برای ایجاد خودکار نقاط قطع مطابق با استاندارد ISO 1219-2 استفاده کنید |
| ۸ | با استفاده از EPLAN Pro Panel، مسیریابی سهبعدی لولهها را انجام داده و طول دقیق هر شیلنگ را محاسبه کنید |
📊 مقایسه روش سنتی با EPLAN Fluid
| ویژگی | 🟥 روش سنتی (AutoCAD) | 🟩 روش با EPLAN Fluid |
|---|---|---|
| زمان طراحی | ۴ تا ۵ ساعت | ۱ تا ۱.۵ ساعت |
| شمارهگذاری | دستی و مستعد خطا | خودکار مطابق ISO 1219-2 |
| تطابق برق و پنوماتیک | نیاز به بررسی دستی | خودکار با ارجاعات متقابل |
| لیست قطعات | محاسبه دستی | خودکار از پایگاه داده |
| مسیریابی لولهها | تخمینی | سهبعدی با محاسبه دقیق |
| مستندات نهایی | نیاز به تهیه جداگانه | یکپارچه و خودکار |
💎 قابلیتهای کلیدی EPLAN Fluid
📚 ۱. کتابخانههای سمبل استاندارد ISO 1219
با استفاده از کتابخانههای غنی سمبلهای منطبق با استاندارد ISO 1219، مهندسان میتوانند در کسری از زمان، مدارهای پیچیده پنوماتیک را ترسیم کنند. همچنین میتوان دادههای فنی کامل قطعات از جمله اطلاعات کاتالوگ سازندگانی مانند SMC را به هر سمبل اختصاص داد. این قابلیت، بهویژه برای فعالان بازار پنوماتیک که با تنوع بالایی از قطعات سروکار دارند، بسیار ارزشمند است.
🔢 ۲. شمارهگذاری هوشمند مبتنی بر استاندارد ISO 1219-2
EPLAN بهصورت خودکار شناسههایی مانند P0.1، P0.2 و ... را به قطعات اختصاص میدهد که در آن P نشاندهنده پنوماتیک، 0 شماره مدار و عدد آخر شماره قطعه است. این سیستم نظم پروژه را تضمین کرده و خطای انسانی را به صفر میرساند.
🔌 ۳. یکپارچگی بینظیر با مدارات الکتریکی
در سیستمهای الکتروپنوماتیک، ارتباط بین مدار فرمان الکتریکی و مدار قدرت پنوماتیک از اهمیت حیاتی برخوردار است. EPLAN این دو حوزه را در یک پروژه واحد و با یک پلتفرم مشترک به هم متصل میکند.
🧊 ۴. مسیریابی سهبعدی و نمونهسازی مجازی
با استفاده از Pro Panel، مهندسان میتوانند یک نمونه مجازی از سیستم لولهکشی ایجاد کنند. این قابلیت، طراحی بهینه مسیر لولهها، محاسبه دقیق طول و حتی تعیین رنگ و قطر آنها را میسر میسازد.
🚀 جمعبندی
EPLAN Fluid یک پلتفرم استراتژیک برای مهندسی سیستمهای پنوماتیک مدرن است. قابلیتهایی همچون کتابخانههای استاندارد، شمارهگذاری خودکار، یکپارچگی با مدارات الکتریکی و مسیریابی سهبعدی، این نرمافزار را به یک انتخاب غیرقابل انکار برای هر مهندس یا سازمانی تبدیل کرده که به دنبال حداکثر بهرهوری و کیفیت در پروژههای اتوماسیون خود است.
🌟🌟🌟 اگر به دنبال تحول دیجیتال در فرآیند طراحی خود هستید، EPLAN Fluid نقطه شروعی بینظیر است. برای دریافت مشاوره تخصصی و آشنایی بیشتر با ابزارهای پیشرفته طراحی در بازار پنوماتیک، تیم پنوماتیک الیت همواره در کنار شماست.
